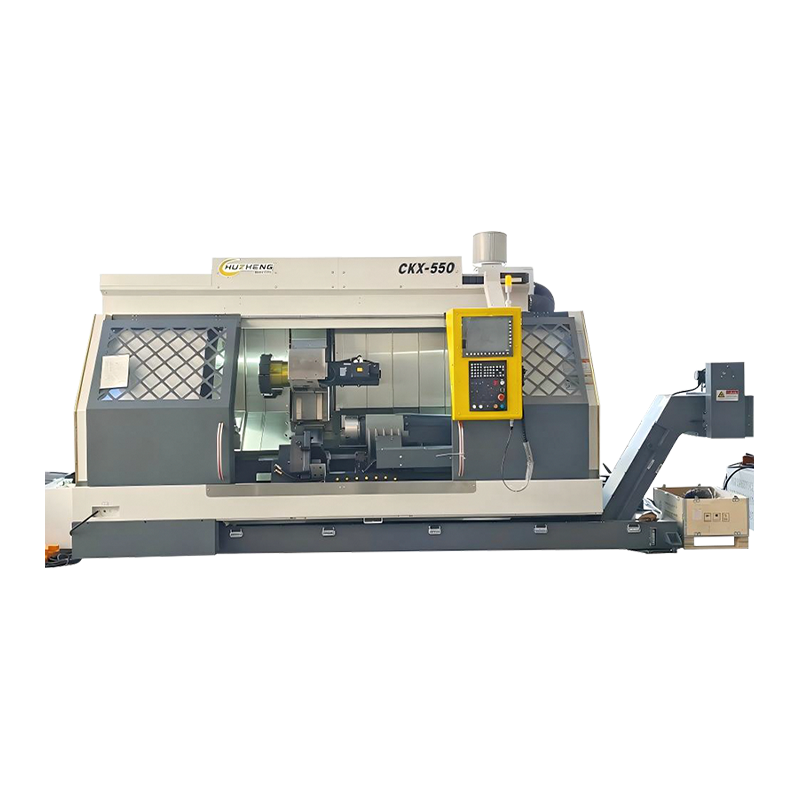

مرکز ماشینکاری دو اسپیندل چیست؟
مرکز ماشینکاری دو اسپیندل یک ماشین ابزار CNC مجهز به دو دوک مستقل - که هر کدام قادر به نگه داشتن و چرخاندن یک ابزار برش هستند - روی یک پلت فرم ماشین نصب شده است. برخلاف یک مرکز ماشینکاری استاندارد تک اسپیندل که در آن یک اسپیندل تمام عملیات برش را به صورت متوالی انجام می دهد، یک مرکز ماشینکاری دوک دوک اجازه می دهد تا دو قطعه کار به طور همزمان ماشین کاری شوند، یا بسته به پیکربندی دستگاه، یک قطعه کار واحد را از دو طرف یا با دو ابزار مختلف به طور همزمان پردازش می کند.
این مفهوم ساده است: اگر یک اسپیندل یک قسمت را در هر چرخه تولید کند، دو اسپیندل که به صورت موازی کار می کنند می توانند دو قسمت را همزمان تولید کنند - بدون دوبرابر کردن فضای کف، اپراتورها یا رد پای ماشین به طور موثر، توان عملیاتی را دو برابر می کنند. در عمل، افزایش بهره وری واقعی به هندسه قطعه، درجه ای که هر دو اسپیندل می توانند به طور همزمان کار کنند و چقدر خوب دستگاه در سلول تولید یکپارچه شده است، بستگی دارد. اما در کاربردهای با حجم بالا با خانواده قطعات مناسب، مراکز ماشینکاری CNC دو اسپیندل یکی از قدرتمندترین ابزارهای موجود برای کاهش زمان چرخه و هزینه هر قطعه هستند.
ماشینهای دو اسپیندل در چندین پیکربندی موجود هستند - جهتگیری عمودی و افقی، ترتیبات دوک ثابت و متحرک مستقل، و با سطوح مختلف همگامسازی محور بین دو دوک. هر پیکربندی برای انواع مختلف قطعات و سناریوهای تولید مناسب است، به همین دلیل است که درک عمیق گزینه ها قبل از تصمیم گیری برای خرید ضروری است.
چگونه یک مرکز ماشینکاری دوقلو دوقلو کار می کند
در سطح ماشین، الف مرکز ماشینکاری دو اسپیندل بر اساس همان اصول اساسی CNC مانند هر مرکز ماشینکاری استاندارد - محورهای خطی مبتنی بر سروو، یک تعویض ابزار، سیستم خنک کننده و یک کنترلر CNC - اما با پیچیدگی اضافی مدیریت دو اسپیندل و محل کار، ابزار و مسیرهای حرکت مرتبط با آنها به طور همزمان عمل می کند. کنترل کننده CNC باید حرکات هر دو سر دوک را نسبت به قطعه کار مربوطه هماهنگ کند و اطمینان حاصل کند که دو عملیات ماشینکاری از نظر فیزیکی یا دینامیکی با یکدیگر تداخل ندارند.
عملیات اسپیندل همزمان در مقابل مستقل
در حالت همگام، هر دو اسپیندل مسیرهای ابزار یکسانی را روی قطعات کار یکسان اجرا میکنند - یک برنامه NC هر دو اسپیندل را بهعنوان تصویر آینهای یا کپی مستقیم کنترل میکند. این رایج ترین حالت عملیاتی برای تولید قطعات یکسان با حجم بالا، مانند قطعات خودرو، بدنه شیرهای هیدرولیک، یا محفظه پمپ است. زمان چرخه در هر قطعه اساساً مشابه یک ماشین تک اسپیندل است، اما خروجی دو برابر می شود زیرا دو قسمت در هر چرخه تکمیل می شود.
در حالت مستقل، هر اسپیندل مسیر ابزار مخصوص به خود را دارد و می تواند عملیات کاملاً متفاوتی را به طور همزمان انجام دهد. این کار هنگام ماشینکاری بخشی که به تنظیمات مختلف نیاز دارد مفید است - برای مثال، اسپیندل 1 فرز ناهمواری را انجام می دهد در حالی که اسپیندل 2 بر روی قطعه کار که قبلاً زبر شده است خسته کننده می شود - به طور موثر به ماشین اجازه می دهد تا به عنوان دو ماشین در یک محفظه کار کند. عملکرد مستقل به یک کنترلر نیاز دارد که بتواند دو برنامه کاملاً مجزا NC را به طور همزمان اجرا کند، این ویژگی در سیستم های CNC پیشرفته مدرن مانند کنترلرهای چند کاناله Fanuc، زیمنس و میتسوبیشی موجود است.
چیدمان سر دوکی
آرایش فیزیکی دو دوک به طور قابل توجهی بین طرح های ماشین متفاوت است. در پیکربندیهای دوکپایهای با گام ثابت، هر دو اسپیندل در فاصلهای ثابت از هم بر روی یک ریختهگری سر دوکی نصب میشوند و همه حرکات محور را به اشتراک میگذارند. این سادهترین و سفتترین طراحی است که برای خانوادههایی از قطعات با فاصله ویژگیهای ثابت ایدهآل است. طراحیهای گام متغیر اجازه میدهند که فاصله بین دو اسپیندل تنظیم شود - چه به صورت دستی یا تحت کنترل CNC - تا فاصلههای مختلف قطعات و چیدمانهای ثابت را در خود جای دهد. برخی از مراکز ماشینکاری CNC دو اسپیندل پیشرفته، هر دوک را بر روی محورهای کاملاً مستقل نصب میکنند و به هر دوک حرکت X، Y و Z خاص خود را میدهند و عملیات کاملاً متفاوتی را بر روی قطعاتی که در هر جایی در پاکت کار مربوطه قرار میگیرند، امکانپذیر میسازند.
دو اسپیندل عمودی در مقابل مراکز ماشینکاری افقی
همانطور که مراکز ماشینکاری تک اسپیندل در پیکربندیهای عمودی (VMC) و افقی (HMC) هستند، ماشینهای دو اسپیندل در هر دو جهت در دسترس هستند - و انتخاب بین آنها همان مفاهیمی را به همراه دارد که برای ماشینهای تک اسپیندل انجام میشود که با پیچیدگی افزوده دو اسپیندل تقویت میشود.
مراکز ماشینکاری عمودی دو اسپیندل
در یک مرکز ماشینکاری عمودی دو اسپیندل، هر دو دوک به سمت پایین هستند و قطعات کار روی میز افقی زیر ثابت می شوند. این پیکربندی برای اپراتورهایی که با VMC های معمولی آشنا هستند بصری است و برای قطعات مسطح یا منشوری که فقط نیاز به ماشینکاری از قسمت بالایی دارند، مناسب است. دو اسپیندل معمولاً در کنار هم در امتداد محور X چیده شدهاند و آرایش زمین ثابت رایجترین است. تخلیه تراشه نسبت به پیکربندیهای افقی مطلوبتر نیست، زیرا تراشهها روی قطعه کار و فیکسچر میافتند و برای جلوگیری از بستهبندی تراشهها در نواحی بحرانی نیاز به توجه بیشتری به جهت خنککننده و طراحی فیکسچر دارند.
مراکز ماشینکاری افقی دو اسپیندل
یک مرکز ماشینکاری افقی دوکی دوک، هر دو دوک را به صورت افقی قرار می دهد، و به سمت قطعات کار نصب شده بر روی صفحه های پالت عمودی اشاره می کند. جهت گیری افقی دارای یک مزیت طبیعی سقوط تراشه است - گرانش تراشه ها را از منطقه برش دور می کند و به داخل نوار نقاله تراشه می کشد - که به ویژه در تولید با حجم بالا که زمان چرخه کوتاه است و مدیریت تراشه مستقیماً بر کیفیت سطح و عمر ابزار تأثیر می گذارد بسیار مهم است. ماشینهای دو اسپیندل افقی پیکربندی غالب در ماشینکاری قوای محرکه خودرو هستند که در آن بلوکهای موتور، سرسیلندرها، محفظههای گیربکس و اجزای مشابه در حجمهای بسیار بالا با تلورانسهای محدود تولید میشوند.
سود واقعی بهره وری: آنچه در واقع به دست می آورید
دوبرابر شدن تئوری خروجی از یک مرکز ماشینکاری دو دوکی قانع کننده به نظر می رسد، اما دستاوردهای بهره وری در دنیای واقعی به شدت به نحوه اعمال، برنامه ریزی و ادغام دستگاه بستگی دارد. در اینجا یک تفکیک صادقانه از این است که دستاوردها از کجا می آیند و محدودیت ها کجا هستند.
زمان چرخه و توان عملیاتی
هنگامی که هر دو اسپیندل به طور کامل روی قطعات یکسان کار می کنند، زمان برش تولیدی مشابه یک ماشین تک اسپیندل است. بهره صرفاً در توان عملیاتی است - دو قسمت در هر چرخه به جای یک قسمت تکمیل می شود، بنابراین تعداد قطعات تولید شده در هر شیفت دو برابر می شود در حالی که زمان کار دستگاه ثابت می ماند. برای قطعه ای با زمان چرخه 4 دقیقه، دستگاه تک اسپیندل 15 قطعه در ساعت تولید می کند. چرخه یکسان در یک ماشین دو اسپیندل 30 قطعه در ساعت از همان فضای کف و با همان توجه اپراتور تولید می کند.
کاهش زمان غیر مولد
فراتر از زمان چرخه خام، مراکز ماشینکاری دو اسپیندل نسبت زمان غیرمولد - راه اندازی، بارگیری، تخلیه، کاوش - را نسبت به تعداد قطعات تولید شده کاهش می دهند. بارگذاری دو قطعه کار در یک فیکسچر دوتایی فقط کمی بیشتر از بارگذاری یک قطعه طول می کشد، بنابراین زمان بارگذاری هر قطعه تقریباً نصف می شود. تغییرات ابزار، چرخههای کاوشگر و تغییرات پالت به طور مشابه به جای یک قسمت، در دو قسمت مستهلک میشوند و کارایی کلی تجهیزات (OEE) را به طور قابلتوجهی در محیطهای با مخلوط بالا و حجم متوسط به بالا بهبود میبخشند.
جایی که سود محدود است
همه عملیات ها به یک اندازه سود نمی برند. اگر یک اسپیندل به طور قابل توجهی سریعتر از دیگری کار خود را به پایان برساند - به دلیل عمق برش متفاوت، پیچیدگی ویژگی یا طول مسیر ابزار - اسپیندل سریعتر در حالت بیکار قرار می گیرد و منتظر می ماند تا دیگری قبل از پایان چرخه و تخلیه قطعات انجام شود. این مشکل "چرخه نامتعادل" افزایش توان موثر را کمتر از 2 برابر نظری کاهش می دهد. دستیابی به چرخههای متعادل نیازمند برنامهریزی دقیق فرآیند است، گاهی اوقات ویژگیها بین دو اسپیندل توزیع مجدد میشوند یا پارامترهای برش را برای یکسان کردن زمانهای چرخه تنظیم میکنند. برای قطعات با توزیع ویژگی های بسیار نامتقارن، مزیت ماشینکاری دو اسپیندل ممکن است محدود باشد مگر اینکه ماشین از عملکرد کاملا مستقل پشتیبانی کند.
صنایع و کاربردهایی که ماشینهای دو اسپیندل اکسل دارند
مراکز ماشینکاری دو دوکی یک راه حل جهانی نیستند - آنها بیشترین ارزش را در سناریوهای تولید خاص ارائه می دهند. در اینجا صنایع و انواع قطعاتی که به طور مداوم بازده سرمایه گذاری قوی را نشان می دهند، آمده است:
- اجزای سیستم انتقال قدرت خودرو: بلوکهای موتور، سرسیلندرها، درپوشهای بلبرینگ میل لنگ، میلههای اتصال، محفظههای گیربکس و کیسهای دیفرانسیل همگی قطعاتی با حجم بالا و از لحاظ هندسی سازگار هستند که برای پردازش دو اسپیندل همگام ایدهآل هستند. تامین کنندگان اصلی ردیف 1 و خطوط ماشینکاری OEM به شدت به مراکز ماشینکاری افقی دوک دوم برای این قطعات متکی هستند.
- هیدرولیک و پنوماتیک: بدنه سوپاپ، بلوکهای منیفولد، درپوشهای انتهایی سیلندر و محفظههای پمپ معمولاً قطعات منشوری هستند که در حجمهای متوسط به بالا با هندسههای ثابت ماشینکاری میشوند - یک تطابق کامل برای VMCهای دو اسپیندل با اتوماسیون پالت.
- اجزای دستگاه پزشکی: اجزای ایمپلنت ارتوپدی، بدنه ابزار جراحی و محفظه دستگاه قابل کاشت اغلب قطعات کوچک و دقیقی هستند که در حجم متوسط از تیتانیوم یا فولاد ضد زنگ تولید می شوند. ماشینکاری دو اسپیندل هزینه هر قطعه را به میزان قابل توجهی در این کاربردهای با ارزش و حساس به هزینه کاهش می دهد.
- اجزای ساختاری هوافضا: براکتها، اتصالات، دندهها و اجزای اتصال دهندهای که در آلومینیوم یا تیتانیوم تولید میشوند، زمانی که حجم سالانه برای توجیه اتصال اختصاصی برای هر دو اسپیندل کافی باشد، از پردازش دو اسپیندل بهره میبرند.
- محفظه لوازم الکترونیکی مصرفی: محفظههای آلومینیومی، هیت سینکها و قابهای ساختاری برای محصولات الکترونیکی در حجمهای بسیار بالا با هندسه ثابت تولید میشوند که آنها را به خوبی برای VMCهای دو اسپیندل ادغام شده در خطوط تولید خودکار مناسب میسازد.
- ماشینکاری قرارداد عمومی: کارگاههایی که سفارشهای تکرارشونده از همان خانواده قطعه را تولید میکنند از ماشینهای دو اسپیندل بهره میبرند، زمانی که میتوان یک گروه اصلی از قطعات را بهاندازه کافی ثابت کرد که سرمایهگذاری ثابت مورد نیاز برای تولید دوگانه را توجیه کند.
مشخصات کلیدی برای مقایسه هنگام ارزیابی مراکز ماشینکاری دو اسپیندل
هنگام مقایسه مراکز ماشینکاری CNC دو اسپیندل از سازندگان مختلف، مجموعه استانداردی از مشخصات عملکرد، قابلیت و مناسب بودن را برای برنامه شما تعریف می کند. در اینجا به معنای هر یک از مشخصات از نظر عملی است:
| مشخصات | به دنبال چه چیزی باشید | محدوده معمولی |
| سرعت اسپیندل | مطابقت با مواد قطعه کار - سرعت بالا برای آلومینیوم، متوسط برای فولاد | 6000 – 30000 دور در دقیقه |
| قدرت اسپیندل (هر کدام) | اطمینان حاصل کنید که هر دوک برای سنگین ترین برش ها قدرت کافی دارد | 7.5 - 37 کیلو وات در هر دوک نخ ریسی |
| پیچ اسپیندل (فاصله وسط) | ثابت یا متغیر؛ باید با فاصله قطعات و وسایل شما مطابقت داشته باشد | 200-800 میلی متر (ثابت یا قابل تنظیم) |
| سفر محوری (X/Y/Z) | پاکت کار ترکیبی پوشش های سفر را برای هر دو دوک تأیید کنید | 600–2000 میلیمتر (X)، 500–800 میلیمتر (Y/Z) |
| ظرفیت مجله ابزار | مجلات مشترک یا مستقل؛ ظرفیت کل بر انعطاف پذیری تأثیر می گذارد | 24 تا 120 ابزار (به اشتراک گذاشته یا تقسیم شده) |
| دقت موقعیت یابی | برای قطعات با تحمل محکم بسیار مهم است - بررسی کنید که هر دو اسپیندل مطابق با مشخصات هستند | 0.002 ± - 0.005 ± میلی متر |
| کنترلر CNC | برای کنترل مستقل اسپیندل باید از عملکرد چند کاناله پشتیبانی کند | Fanuc 31i، زیمنس 840D، میتسوبیشی M800 |
| سیستم پالت | تعویض پالت یکپارچه بهره وری را در عملیات خاموش کردن چراغ چند برابر می کند | 2 پالت APC به FMS چند پالت |
ملاحظات ابزار و نصب برای ماشینکاری دو اسپیندل
الزامات ابزار و اتصالات برای یک مرکز ماشینکاری دو اسپیندل بیشتر از ماشین تک اسپیندل است و دست کم گرفتن این سرمایه گذاری یک اشتباه رایج است که بازپرداخت خود ماشین را به تاخیر می اندازد.
مجموعه ابزار همسان
هنگام اجرا در حالت همگام، هر دو اسپیندل مسیرهای ابزار یکسانی را با استفاده از ابزارهای مشابه اجرا می کنند. برای هماهنگی ابعادی بین دو قسمت، ابزارهای برش در هر دوک باید با هم مطابقت داشته باشند - همان درجه های درج، هندسه ابزار یکسان، تحمل خروجی یکسان، و در حالت ایده آل، همان مرحله عمر ابزار. یک ابزار فرسوده در Spindle 1 و یک ابزار تازه در Spindle 2، قطعاتی با سطوح مختلف و نتایج ابعادی متفاوت تولید می کند. مدیریت منظم ابزار، از جمله جایگزینی جفت ابزار و استفاده مداوم از پیش تنظیم کننده، برای حفظ کیفیت قطعه در تولید دوک دوم ضروری است.
وسایل دوگانه و طراحی پالت
اجرای همزمان دو قسمت به دو مجموعه کار نیاز دارد - یا دو فیکسچر مستقل روی یک پالت واحد، یا دو پالت جداگانه بارگذاری شده در یک سیستم تعویض پالت. طراحی فیکسچر باید دقیقاً هر قطعه کار را در فواصل صحیح قرار دهد تا با گام دوک مطابقت داشته باشد، قطعات را به طور صلب در برابر نیروهای برشی از هر دو دوک به طور همزمان نگه دارد و امکان بارگیری و تخلیه آسان و تکرارپذیر را فراهم کند. سیستمهای ثابت مدولار از تامینکنندگانی مانند Schunk، Lang، Vischer & Bolli، یا Jergens معمولا مورد استفاده قرار میگیرند، زیرا امکان تطبیق سریع با خانوادههای مختلف را بدون ساخت وسایل اختصاصی از ابتدا برای هر کاری فراهم میکنند.
مجلات ابزار اشتراکی در مقابل مستقل
برخی از مراکز ماشینکاری دو اسپیندل، یک محفظه ابزار واحد را بین هر دو اسپیندل به اشتراک میگذارند و تعویضکننده ابزار مسئول مسیریابی ابزارها به دوک صحیح است. این کار سختافزار مجله را ساده میکند، اما اگر هر دو اسپیندل نیاز به تغییر همزمان ابزار داشته باشند، میتواند در هنگام تعویض ابزار، تنگناهایی ایجاد کند. ماشینهایی با مجلات مستقل - یکی برای هر دوک - این محدودیت را حذف میکنند و امکان تغییرات ابزار کاملا ناهمزمان را میدهند، که به ویژه در حالت عملکرد مستقل که در آن دو اسپیندل ممکن است در نقاط مختلف برنامههای مربوطه خود باشند، مهم است.
تجزیه و تحلیل هزینه: آیا یک مرکز ماشینکاری دو اسپیندل ارزش سرمایه گذاری را دارد؟
یک مرکز ماشینکاری CNC دو اسپیندل معمولاً 30 تا 70 درصد بیشتر از یک ماشین تک اسپیندل مشابه، بسته به پیکربندی، استقلال اسپیندل و ادغام اتوماسیون هزینه دارد. توجیه آن حق بیمه باید مبتنی بر تحلیل واقع بینانه نیازهای تولید شما باشد، نه فقط ضریب توان عملیاتی نظری.
- آستانه حجم: سرمایه گذاری فیکسچر، زمان برنامه نویسی و مهندسی فرآیند مورد نیاز برای اجرای دو قسمتی قطعات تنها بیش از حجم مشخصی سالانه نتیجه می دهد. به عنوان یک دستورالعمل تقریبی، قطعاتی که کمتر از 500 تا 1000 قطعه در سال کار می کنند ممکن است صرفه جویی کافی برای توجیه پیچیدگی اضافی ایجاد نکنند. قطعات با حجم بالا که ده ها هزار قطعه در سال تولید می کنند، کاندیدای قوی هستند.
- صرفه جویی در فضای کف: یک ماشین دو اسپیندل تکی که 30 قطعه در ساعت تولید می کند، فضای بسیار کمتری را نسبت به دو ماشین تک اسپیندل که خروجی یکسانی دارند، اشغال می کند. در تأسیساتی که فضای کف یک محدودیت است، این به تنهایی می تواند سرمایه گذاری را توجیه کند.
- کاهش نیروی کار: یک اپراتور می تواند به جای نظارت بر دو ماشین مجزا، یک دستگاه دو اسپیندل را مدیریت کند، که به طور مستقیم هزینه نیروی کار هر قطعه را کاهش می دهد و اپراتورها را برای فعالیت های ارزش افزوده آزاد می کند.
- بهره وری انرژی: راه اندازی یک ماشین دو اسپیندل نسبت به دو ماشین تک اسپیندل انرژی کمتری مصرف می کند زیرا راه اندازی اسپیندل، پمپ های خنک کننده، نوار نقاله های تراشه و سیستم های کنترل مشترک هستند.
- دوره بازپرداخت: برای برنامههای مناسب، دورههای بازپرداخت 18 تا 36 ماهه زمانی که دستگاه دو یا سه شیفت در روز کار میکند واقع بینانه است. تطابق ضعیف با قطعات ماشین، استفاده کم، یا تغییر مکرر شغل می تواند بازپرداخت را بیش از پنج سال افزایش دهد.
تولید کنندگان پیشرو مراکز ماشینکاری دو اسپیندل
چندین سازنده ماشین ابزار در بازار مرکز ماشینکاری دو اسپیندل شهرت زیادی کسب کرده اند که هر کدام از نظر گزینه های پیکربندی، سطوح دقت و صنایع هدف دارای نقاط قوت متمایز هستند. هنگام ارزیابی تامین کنندگان، نه تنها مشخصات دستگاه، بلکه در دسترس بودن پشتیبانی مهندسی برنامه، قطعات یدکی و خدمات محلی را نیز در نظر بگیرید.
- گروه Chiron (آلمان): متخصص در مراکز ماشینکاری عمودی دو اسپیندل با سرعت بالا با تنظیمات گام ثابت و متغیر، که به طور گسترده در کاربردهای خودرو و پزشکی استفاده می شود. معروف به زمان تعویض ابزار بسیار سریع و دقت بالا.
- Mazak (ژاپن/ایالات متحده آمریکا): پیکربندی های دو اسپیندل را در سری های VARIAXIS و HCN خود با قابلیت CNC چند کاناله قوی و گزینه های اتوماسیون پالت برای سیستم های تولید انعطاف پذیر ارائه می دهد.
- ماکینو (ژاپن): مراکز ماشینکاری افقی سری a با گزینههای دو اسپیندل، ماشینهای معیاری برای ماشینکاری پیشرانه خودرو هستند که به دلیل استحکام، پایداری حرارتی و دقت شناخته شدهاند.
- Grob Systems (آلمان/ایالات متحده آمریکا): مراکز ماشینکاری دو محوره 4 و 5 محوره بسیار تخصصی برای پیشرانه و اجزای ساختاری هوافضا، با ادغام عمیق در سیستم های خط انتقال خودکار تولید می کند.
- صنایع برادر (ژاپن): مراکز ضربه زدن دو اسپیندل سری Speedio و VMC های جمع و جور برای ماشینکاری با سرعت بالا و قطعات کوچک در قطعات الکترونیکی و ساخت قطعات دقیق محبوب هستند.
- دوسان (کره جنوبی): مراکز ماشینکاری افقی دو اسپیندل را در سری های DNM و DCM ارائه می دهد که گزینه ای مقرون به صرفه برای خودروهای با حجم متوسط و کاربردهای صنعتی عمومی است.
