ماشین تراش و فرز دو اسپیندل سری CKD-مدل استاندارد

مقدمه پایه

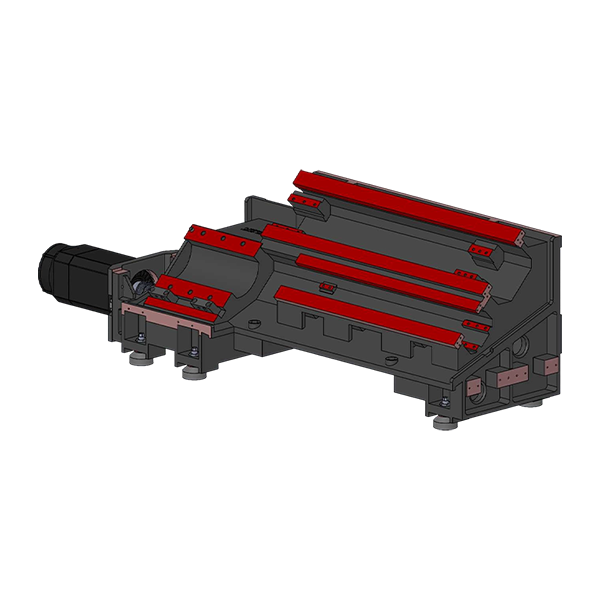

یک ساختار پایه قوی، با استحکام بالا و سختی بالا اتخاذ می کند.
هر دو محور Z و محور W دارای طراحی ریل سخت هستند. پایه مجهز به ساختار دنده ای متراکم و تقویت شده است که استحکام بهینه پایه و بستر شیب را حفظ می کند. این به طور موثر ظرفیت بارگیری قطعه کار و دقت افقی پویا قطعه کار را افزایش می دهد.

سر دوک / مقدار گشتاور

اسپیندل مکانیکی با کارایی بالا

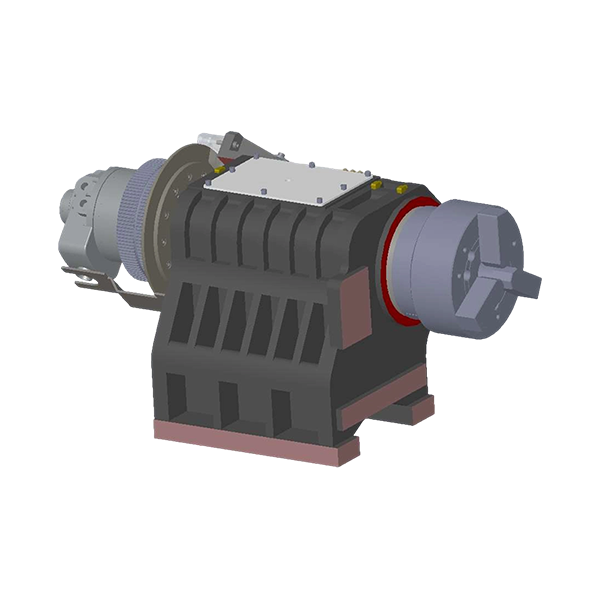

هد استوک از یک طراحی محصور یکپارچه استفاده می کند که به طور قابل توجهی استحکام ساختاری را افزایش می دهد. این طراحی به طور موثر از تاثیر رزونانس و تغییرات حرارتی جلوگیری می کند و در نتیجه استحکام و پایداری عملیات برش را بهبود می بخشد.

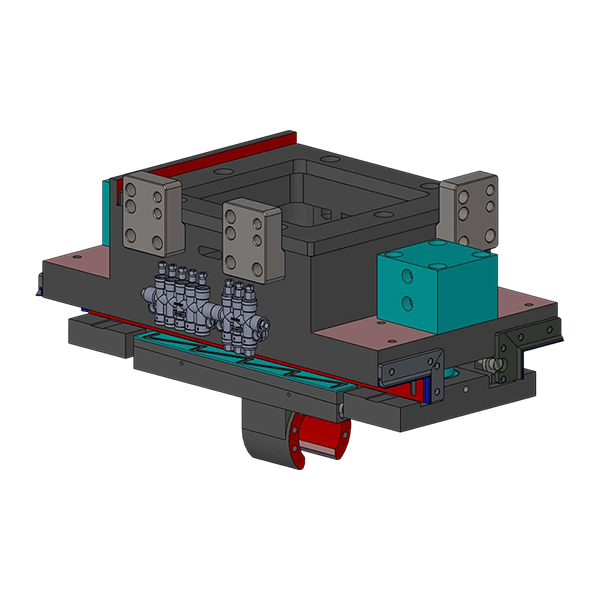

زین

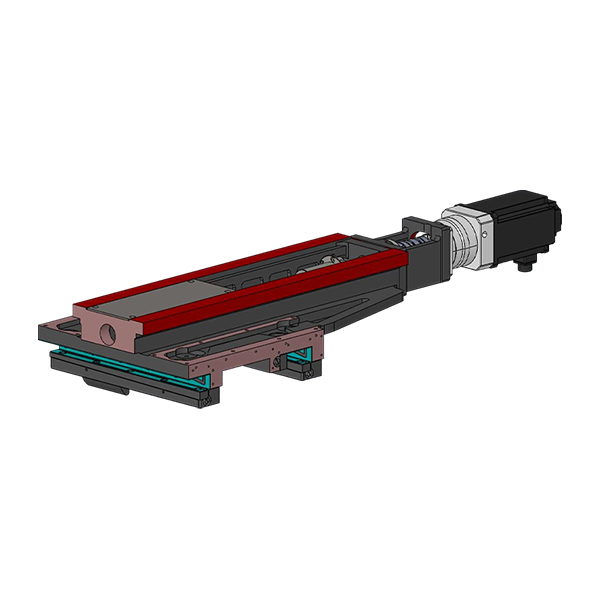

· محور Y از یک طرح راهنمای سخت شده دوگانه استفاده می کند که دهانه موثر را افزایش می دهد و استحکام بهینه را برای برش خوراک فراهم می کند.
· پایه دارای طراحی مقطع دهانه فوق العاده بزرگ است که باعث افزایش پشتیبانی موثر و پایداری در هنگام حرکت محور تغذیه زین به چپ و راست می شود.
· پایه مجهز به یک دستگاه تنظیم دقت استاتیک است که به طور موثری باعث بهبود افتادگی زین و تغییر شکل پیچشی محور XZ ناشی از دهانه وسیع راهنمای سخت شده می شود و از صافی بهینه برای حرکت محور Y درون یابی شده اطمینان حاصل می کند.

جبران برای محور Y

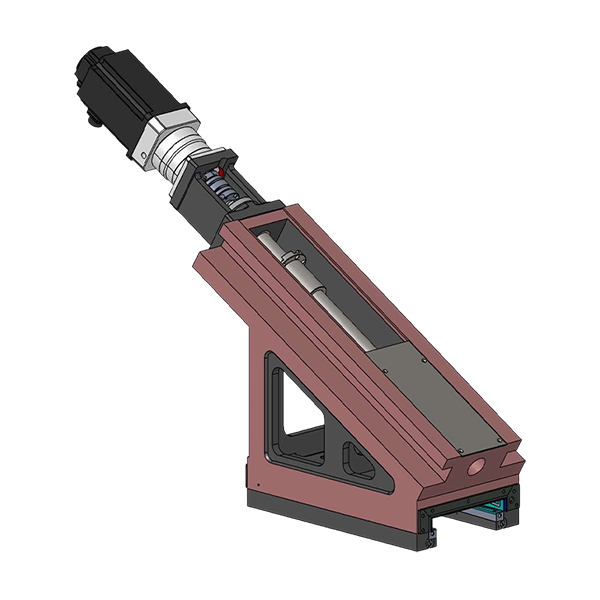

· محور X از پیکربندی ریل دوگانه سخت استفاده می کند، که دهانه موثر را افزایش می دهد و استحکام بهینه را برای برش خوراک فراهم می کند.
· پایه کشویی مثلثی دارای یک طراحی مقطعی دهانه فوق العاده بزرگ است که باعث افزایش پشتیبانی و پایداری موثر در هنگام حرکت محور تغذیه زین به بالا و پایین می شود.
· دستگاه تنظیم دقت استاتیک زینی به طور موثر تغییر شکل پیچشی پایه لغزشی بالایی در جهت محوری XY ناشی از دهانه وسیع ریل سخت را بهبود می بخشد و از صافی حرکت بهینه برای محور Y جبران شده اطمینان می دهد.

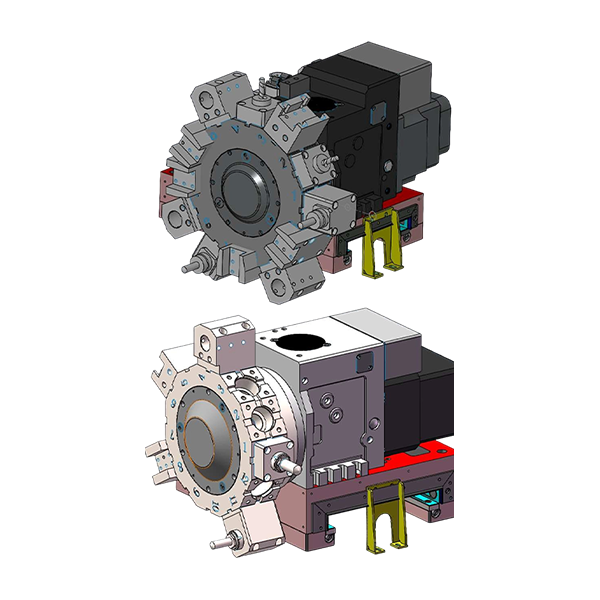

برجک قدرت

CKD550
· طراحی ریل دهانه بزرگ اسلاید بالایی استحکام برش را افزایش می دهد و پایداری را به طور قابل توجهی افزایش می دهد.
· چرخش برجک توسط یک موتور سروو کنترل می شود و امکان انتخاب ابزار سریع و قابل اعتماد را فراهم می کند. این برجک BMT55 با طراحی 12 ایستگاهی را به کار می گیرد که عملکرد فرزکاری سنگین ابزار درون یابی محور Y را بهبود می بخشد.
CKD750
· طراحی ریل دهانه بزرگ اسلاید بالایی استحکام برش را افزایش می دهد و پایداری را به طور قابل توجهی افزایش می دهد.
· چرخش برجک توسط یک موتور سروو کنترل می شود و امکان انتخاب ابزار سریع و قابل اعتماد را فراهم می کند. این برجک BMT65 با طراحی 12 ایستگاهی را به کار می گیرد که عملکرد فرزکاری سنگین ابزار درون یابی محور Y را بهبود می بخشد.

دمپایی

محور W از یک طرح راهنما دوتایی سخت شده استفاده می کند که دهانه موثر را افزایش می دهد و سفتی تغذیه بهینه را فراهم می کند.

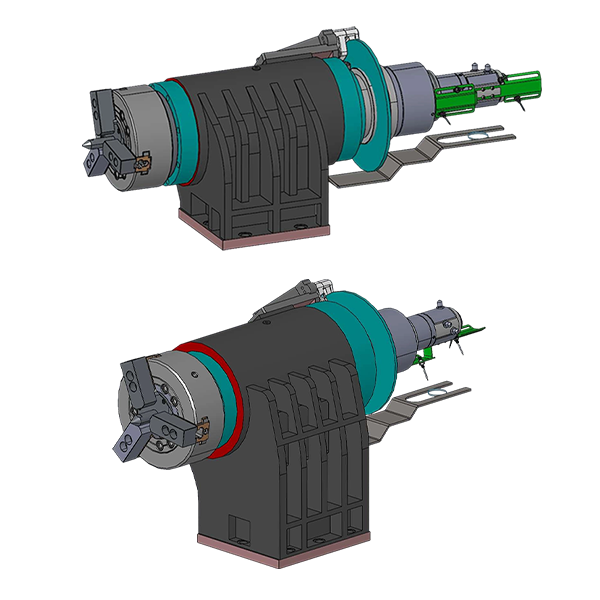

اسپیندل الکتریکی

CKD550
· اسپیندل فرعی محور W یک اسپیندل الکتریکی با قدرت 235 نیوتن متر است که به طور موثر چرخش همزمان دوک های اصلی و فرعی را بهبود می بخشد و استحکام تغذیه بهینه را فراهم می کند.
· چاک A2-6 (10 اینچ)، گیره سه فک و پین اجکتور دو درایو هیدرولیک، مناسب برای قطعات کار که نیاز به قطعات نوع پین اجکتور دارند.

CKD750
· دوک فرعی محور W یک اسپیندل الکتریکی با گشتاور 350 نیوتن متر است که به طور موثر چرخش همزمان دوک های اصلی و فرعی را بهبود می بخشد و استحکام تغذیه بهینه را فراهم می کند.
· چاک A2-8 (12 اینچ)، گیره سه فک و پین اجکتور دو درایو هیدرولیک، مناسب برای قطعات کار که نیاز به قطعات نوع پین اجکتور دارند.

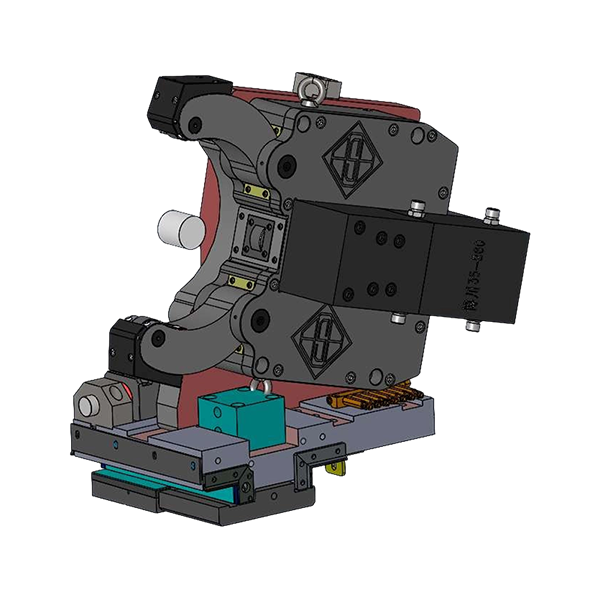

استراحت در مرکز

قسمت مرکزی محور W از زین محور Z پیروی می کند که به طور موثر چرخش همزمان قطعه کار را روی دوک اصلی و فرعی بهبود می بخشد.
