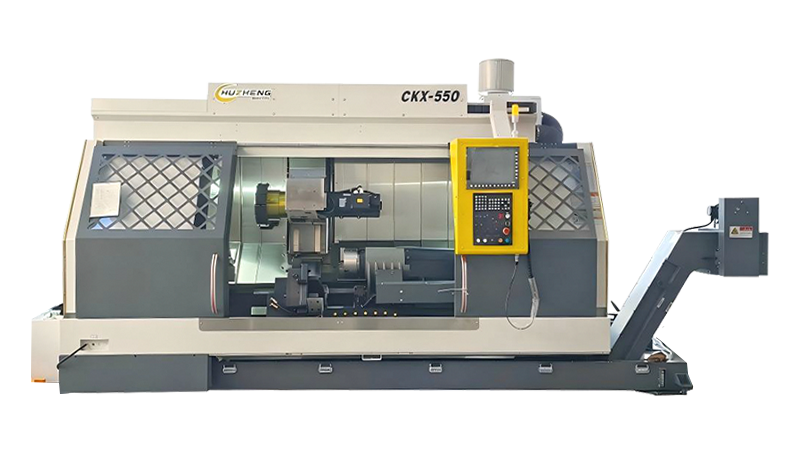

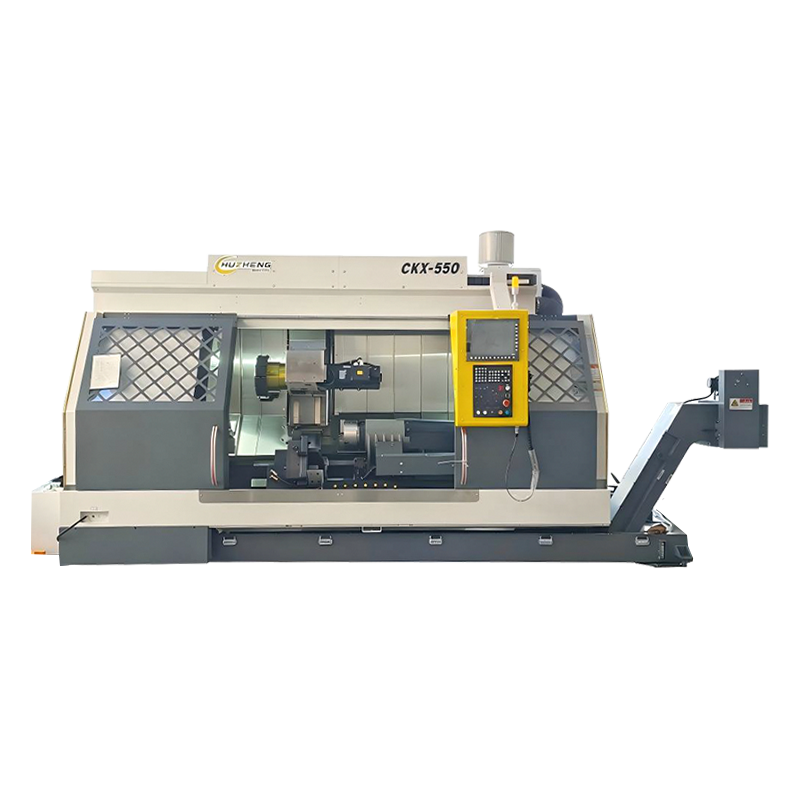

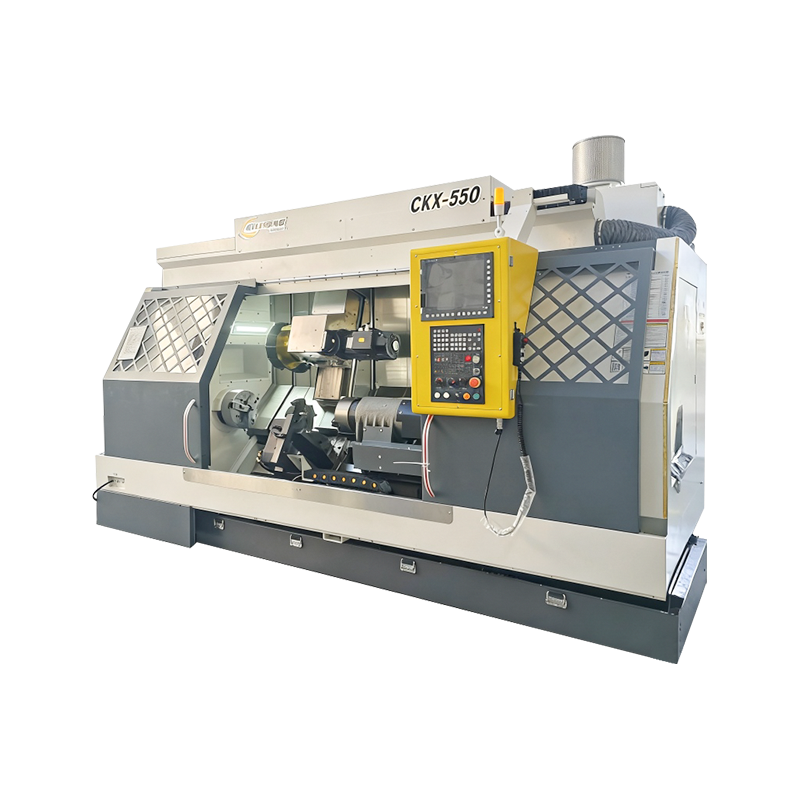

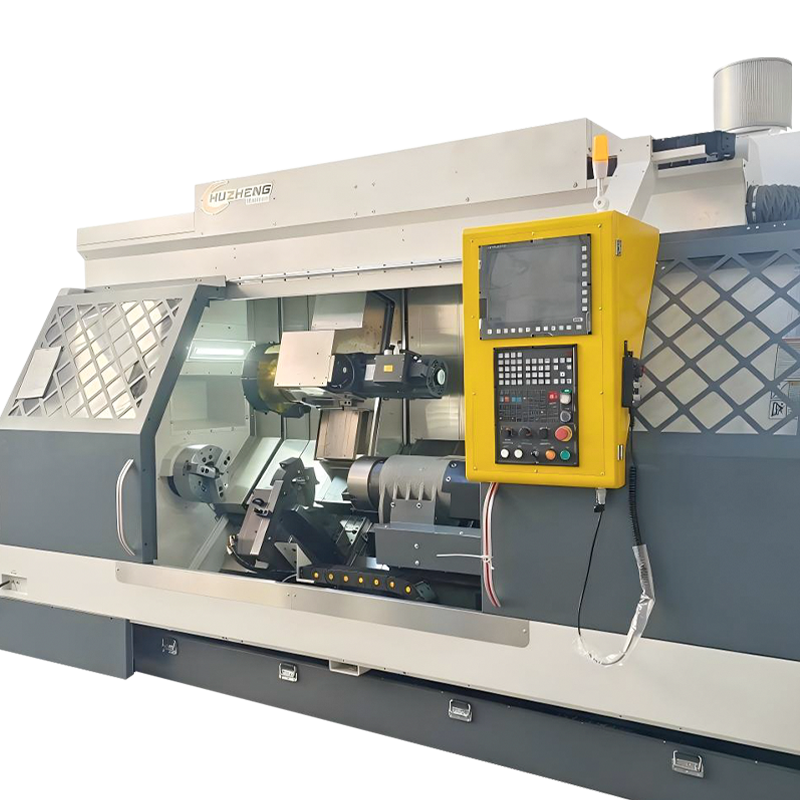

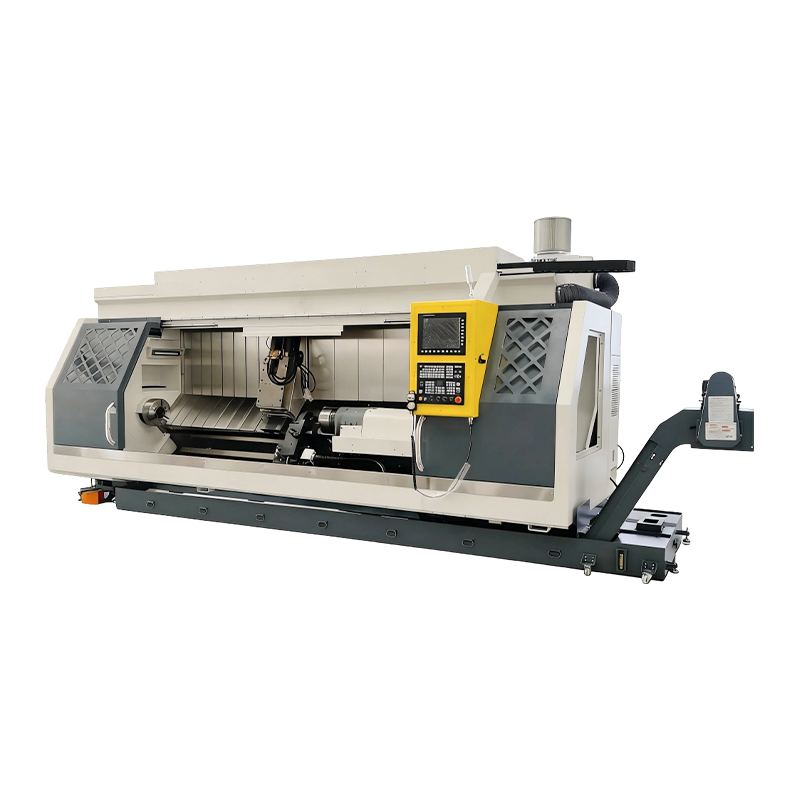

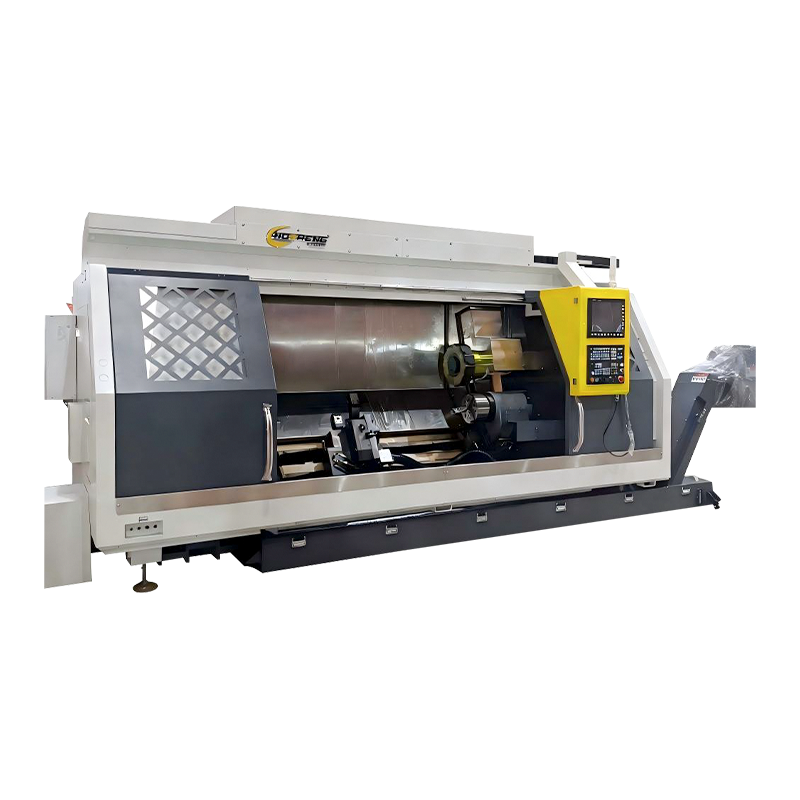

سری CKX - ماشین تراش و فرز دو دوکی قابل تنظیم

وقتی ترن-میل کامپوزیت واقعاً «آسیاب تراش» را شکست می دهد.

الف ماشین آلات کامپوزیت آسیاب چرخشی کارآمد مزیت خود را زمانی نشان می دهد که یک قطعه به چندین تبدیل مبنا (تراش، فرز، سوراخ کاری، ضربه زدن، ویژگی های خارج از مرکز، سوراخ های زاویه دار) نیاز دارد و زنجیره تحمل تنگ است. اگر قطعه‌ای را بین ماشین‌ها جابه‌جا کنید، هر گیره مجدد خطا اضافه می‌کند، به علاوه «هزینه پنهان» زمان راه‌اندازی و بازرسی در حین فرآیند.

• قطعات با ویژگی های منشوری کواکسیال: یک بستن تمرکز و موقعیت واقعی را بهتر حفظ می کند.
• دسته های متوسط ​​با جابجایی های مکرر: فیکسچرهای کمتر و آفست کمتر زمان عدم برش را کاهش می دهد.
• قطعات با ارزش بالا: خطر ضایعات زمانی کاهش می یابد که فرآیند در یک سیستم کنترل ادغام و نظارت شود.

در خط خودمان، ما تحقیق و توسعه و بهبود فرآیند را بر یک چیز متمرکز می‌کنیم - فناوری کامپوزیت آسیاب چرخشی - بنابراین سرعت تکرار بالا می‌ماند و پلت فرم تبدیل می‌شود. بالغ تر با نرخ شکست کمتر در طول زمان

استراتژی مبنا: چگونه از تمرکز و موقعیت واقعی محافظت کنیم

در کامپوزیت آسیاب چرخشی، بیشترین افزایش دقت شما اغلب از برنامه ریزی مبنا به جای تعقیب مشخصات سطح میکرونی حاصل می شود. هدف این است که سطوح عملکردی به یک مجموعه داده پایدار در تمام عملیات ارجاع داده شوند.

قوانین عملی که انباشته تحمل را کاهش می دهد

• ابتدا قطر محل اولیه و صورت را بچرخانید، سپس ویژگی هایی را که به آن سطوح اشاره می کنند، آسیاب کنید.
• از پروب برای "بستن حلقه" پس از خشن کردن، قبل از اتمام الگوهای مهم استفاده کنید.
• الفvoid re-clamping unless necessary; if required, re-establish datum using in-spindle probe and dedicated locating features.
• مسیرهای ابزار را با GD&T خود سازگار نگه دارید: سطوحی را که تحمل را بالا می‌برند به پایان برسانید تا اثرات تغییر شکل را به حداقل برسانید.

الف common buyer mistake is “spec shopping” while ignoring datum discipline. In real production, تداوم داده یک راه اندازی معمولاً اهرم بزرگتر است.

B-Axis در مقابل فرز ثابت: آنچه به دست می آورید، آنچه باید کنترل کنید

الفdding a B-axis (or equivalent multi-axis milling capability) expands the feature envelope—angled faces, compound holes, freeform milling—without secondary setups. The tradeoff is that calibration and process discipline matter more.

اگر قطعات شما عمدتاً فرز 2.5 بعدی روی استوک چرخانده شده است، ممکن است نیازی به چند محور کامل نداشته باشید. اما اگر این کار را انجام دادید، مطمئن شوید که سازنده یک روش کالیبراسیون اثبات شده دارد و از روال‌های راستی‌آزمایی پشتیبانی می‌کند - اینجاست که یک سازنده متمرکز بر تحقیق و توسعه می‌تواند تجربه مالکیت را روان‌تر کند.

کنترل تراشه: تعیین کننده پنهان زمان در ماشینکاری کامپوزیت

برش کامپوزیت آسیاب چرخشی انواع تراشه های مخلوط را ایجاد می کند: تراشه های تراش بلند، تراشه های فرز شکسته و تراشه های حفاری رشته ای. تخلیه تراشه آرایشی نیست - در صورت چرخش مجدد تراشه ها بر روی سطح، عمر ابزار، آلارم بار دوک و حتی سایش محور تأثیر می گذارد.

چه چیزی را در فرآیند مهندسی کنیم

• برای تراشکاری از هندسه های تراشه شکن استفاده کنید. اگر تراشه به پایان آسیب می رساند، با تغذیه بیش از حد، شکستن تراشه را مجبور نکنید.
• توالی عملیات تراشکاری سنگین باعث نمی شود که ویژگی های ظریف فرز زیر تراشه ها مدفون شود.
• خنک کننده فشار بالا برای حفاری عمیق، جداسازی و مواد صمغی بسیار ارزشمند است.
• مراقب بسته‌بندی تراشه‌ها در اطراف ناحیه نگهدارنده فرعی/ثانویه باشید. این منبع مکرر خرابی غیرمنتظره است.

هنگام ارزیابی ماشین آلات، در مورد طراحی تخلیه تراشه و قابلیت سرویس دهی بپرسید. در مغازه های واقعی، پایداری تراشه اغلب برابر با ثبات تولید است .

رفتار حرارتی: چرا "صبح بخیر، بعد از ظهر بد" اتفاق می افتد؟

ماشین‌های کامپوزیتی منابع گرمای بیشتری را در یک محفظه متمرکز می‌کنند: دوک اصلی، دوک فرز، سرووها، پیچ‌های توپ و اغلب یک دوک دوم. همانطور که دما تغییر می کند، نقاط مرکز ابزار و رشد دوک نیز افزایش می یابد - به خصوص در قسمت های طولانی یا سوراخ های عمیق.

تاکتیک های طبقه فروشگاه برای تثبیت دقت

• با استفاده از سرعت های معرف اسپیندل و حرکت محوری گرم کنید، نه فقط در حالت بیکار.
• بعد از اینکه دستگاه به حالت حرارتی پایدار رسید، قطرها/ سوراخ‌های بحرانی را تمام کنید.
• از کاوشگر برای جبران استفاده کنید: یک ویژگی مرجع را اندازه گیری کنید و قبل از پاس های نهایی، افست ها را تصحیح کنید.
• اگر تحمل شما کم است، دمای مایع خنک کننده را استاندارد کنید و درهای محفظه را در حین اتمام کار بسته نگه دارید.

غذای آماده عملی: تکرارپذیری از قوام حرارتی ناشی می شود بیش از یک بار بررسی هندسه.

مدیریت ابزار: نحوه جلوگیری از برخورد و کاهش زمان بدون برش

از آنجایی که سیستم‌های ابزار تراشکاری و فرز کاری یکسان هستند، مدیریت ابزار هم یک اهرم بهره‌وری و هم یک الزام ایمنی است. برخوردها اغلب به دلیل نادیده گرفته شدن تغییرات طول ابزار، تنظیم ضعیف جابجایی کار، یا قراردادهای مختصات مختلط بین چرخه های تراشکاری و فرز ایجاد می شوند.

کنترل‌های فرآیند ارزش استاندارد کردن را دارند

• حفظ الف ماشین آلات کامپوزیت آسیاب چرخشی کارآمد کتابخانه با طول سنج تایید شده و محدودیت های چسبیده. ویرایش ها را پشت مجوزها قفل کنید.
• تا جایی که امکان دارد از اندازه گیری پیش تنظیم کننده در ماشین استفاده کنید تا زودتر انحرافات را دریافت کنید.
• استاندارد کردن هواپیماهای ایمن برای عملیات تراشکاری و فرز. از "هواپیماهای ایمن سفارشی" برای هر برنامه نویس اجتناب کنید.
• یک پروتکل اجرای خشک برای برنامه های جدید معرفی کنید: کاهش تغذیه، تک بلوک، و فوکوس بررسی برخورد نزدیک چاک/فک.

به همین دلیل است که ما قطعات یدکی و پشتیبانی فنی را به یک نوع ماشین اختصاص می دهیم: پاسخ سریع زمانی که در تلاش برای محافظت از زمان کار هستید، بسیار معنادار است.

انتخاب های کاری که ماشینکاری کامپوزیت را می سازد یا می شکند

در کار کامپوزیت آسیاب چرخشی، چاک و فک‌ها بیشتر از نگه‌داشتن انجام می‌دهند - آنها مبدأ را تعیین می‌کنند، بر گرد بودن تأثیر می‌گذارند و تعیین می‌کنند که آیا عملیات انتقال پایدار است یا خیر. بستن بیش از حد می تواند قطعات دیواره نازک را تغییر شکل دهد. زیر گیره باعث لغزش ریز می شود که سطح و دقت موقعیت را از بین می برد.

سناریوهای رایج و بهترین شیوه ها

• لوله ها / حلقه های نازک: از فک های نرمی استفاده کنید که با همان نیروی گیره ای که در تولید استفاده می شود، خسته شده اند. پس از تثبیت استرس، شناسه های حیاتی را به پایان برسانید.
• شفت های بلند: از راه حل های دم / پشتیبانی یا ثابت استفاده کنید. قبل از افزایش سرعت، کنترل لرزش را در اولویت قرار دهید.
• انتقال به اسپیندل فرعی: یک ویژگی مکان یابی (پایلوت/شانه) اضافه کنید تا دستگیره دوم به یک سطح شناخته شده اشاره کند.
• فرز با گشتاور بالا بر روی سهام چرخانده شده: بررسی دندانه های فک و الگوی تماس. تماس ضعیف منبع بی صدا پچ پچ است.

اگر می‌خواهید یک ارزیابی سریع انجام دهید: ابتدا کار را بهبود ببخشید، سپس پارامترها را تنظیم کنید—تغییرات محل کار می‌تواند نتیجه دهد بهبود عملکرد فوری .
