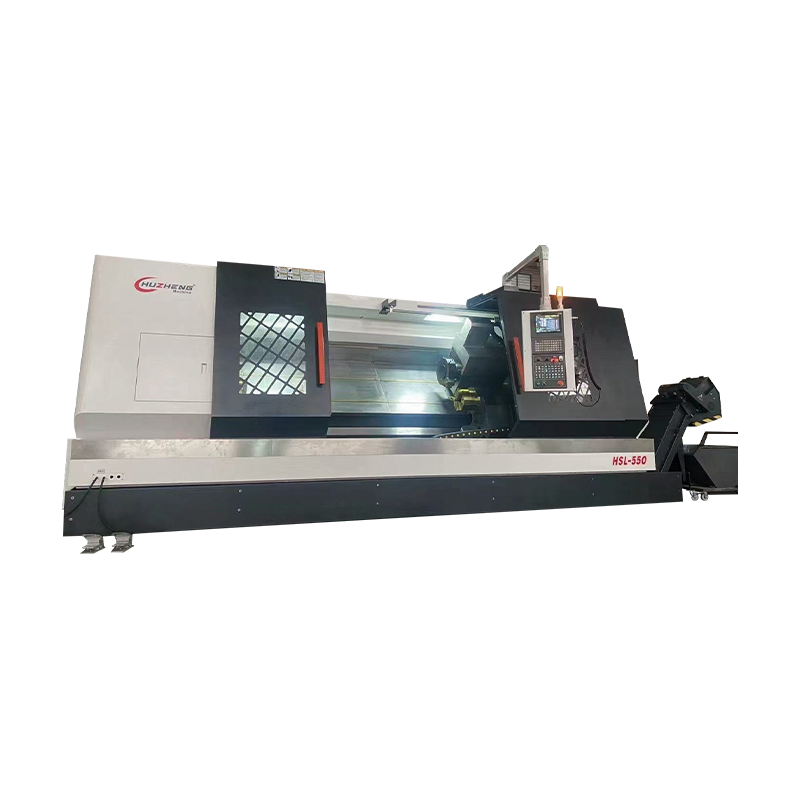

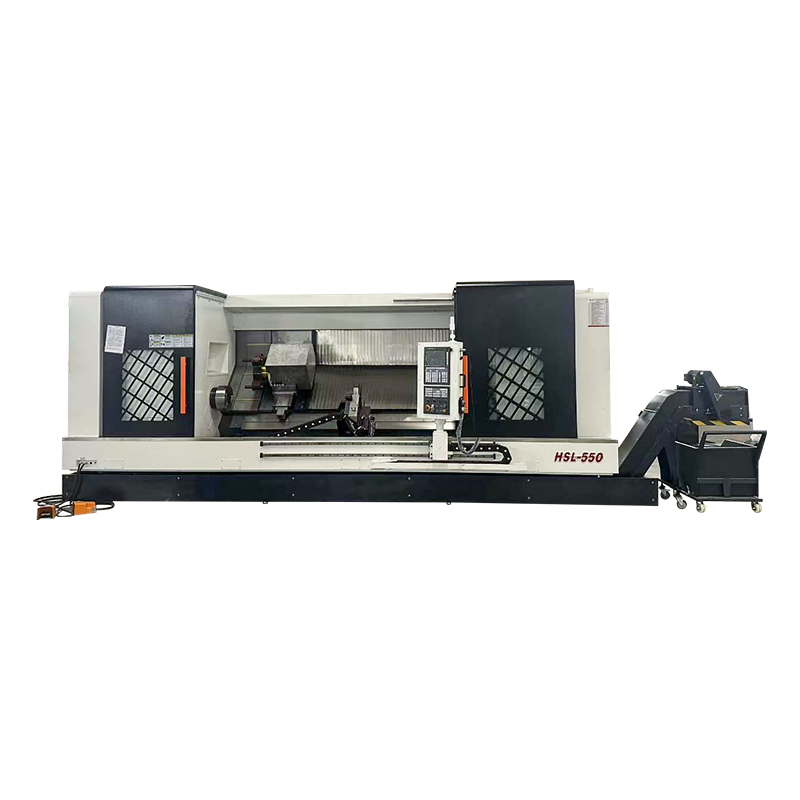

سری HSL - ماشین تراش و فرز دو اسپیندل سنگین

معنای واقعی "وظیفه سنگین" در برش CNC چیست

در کارگاه‌های واقعی، «وظیفه سنگین» کمتر به وزن بروشور می‌پردازد و بیشتر به این موضوع می‌پردازد که آیا دستگاه می‌تواند هندسه را هنگام فشار دادن تراشه نگه دارد یا خیر. یک قانون عملی: سفتی به عنوان نشان می دهد بار دوک پایدار، سطح ثابت و ابعاد قابل تکرار تحت همان پارامترهای برش. اگر قطعات شما بعد از چند ساعت شروع به حرکت می کنند، عامل محدود کننده معمولاً ساختار، پشتیبانی راهنما یا رفتار حرارتی است نه مسیر ابزار.

خریداران می توانند شاخص های سختی را تأیید کنند

• همان ویژگی را در ابتدا و انتهای یک شیفت برش دهید. رانش اندازه (ساختار حرارتی) را مقایسه کنید.
• هنگامی که خوراک افزایش می یابد، به شروع پچ پچ گوش دهید - گپ اولیه اغلب نشان دهنده سفتی حلقه ضعیف است.
• علامت‌های معکوس محور را روی دیوارهای مستقیم بررسی کنید—پیش‌بارگیری‌های برگشتی/سرویو تنظیم و راهنما در اینجا ظاهر می‌شوند.
• اندازه گیری صافی پس از سطوح سنگین. بازیابی ساختاری به اندازه قدرت اسپیندل اهمیت دارد.

از طرف ما، ما کنترل کیفیت را از ریخته‌گری تا مونتاژ محکم نگه می‌داریم، زیرا وعده «وظیفه سنگین» تنها زمانی واقعی است که کل زنجیره سختی ثابت باشد.

قدرت اسپیندل در مقابل گشتاور: ظرفیت برش از کجا می آید

بسیاری از خریداران فقط پیک کیلووات را مقایسه می کنند ماشین ابزار CNC برش سنگین ، اما برش سنگین بستگی دارد گشتاور در RPMی که در واقع استفاده می کنید . فولاد زبر در RPM کم تا متوسط ​​نیاز به گشتاور دارد. تکمیل با سرعت بالا به قدرت و تعادل نیاز دارد. اگر آسیاب های بزرگ یا شکاف های عمیق را اجرا می کنید، منحنی گشتاور یا حداقل باند گشتاور نامی را بخواهید.

راهنمایی تطبیق سریع

راهنماها و سنگ زنی: چرا «حرکت صاف» بر دقت تأثیر می گذارد

پایداری برش به کیفیت حرکت بستگی دارد. حتی با سرووهای خوب، صاف بودن راهنما، قوام پیش بارگذاری و هندسه تماس بر ارتعاش و خطای کانتور تأثیر می گذارد. به همین دلیل است که امکاناتی مانند آسیاب‌های سطحی و آسیاب‌های راهنما اهمیت دارند: آنها امکان کنترل دقیق‌تر رابط لغزشی/غلتشی را فراهم می‌کنند که در آن دقت وجود دارد.

علائم رایج و آنچه که معمولا نشان می دهد

• پرداخت مواج روی تخت: اصطکاک ناهموار رزونانس یا میرایی ناکافی.
• برآمدگی‌های گوشه در کانتورینگ: محدودیت‌های شتاب، خطای متعاقب سروو یا لغزش چسب.
• تغییر اندازه بین محورها: عدم تطابق هندسه راهنما یا مسائل مربوط به تراز پیچ.
• علائم دوره ای: خطای پیچ توپ، اثرات وضوح رمزگذار، یا تخلیه مکانیکی.

در خط تولید ما، ما سنگ زنی و مونتاژ را در همان حلقه کیفیت نگه می داریم تا نرمی حرکت از یک ماشین به ماشین دیگر ثابت بماند.

کامپوزیت تراشکاری فرز: کارایی واقعی از کجا می آید

کامپوزیت تراش فرز فقط "کارکردهای بیشتر" نیست. بهره وری ناشی از کاهش مجدد گیره و انتقال داده است. هر بار که بخشی را به راه‌اندازی دوم منتقل می‌کنید، خطای پشته‌آپ، زمان رسیدگی و خطر ضایعات را اضافه می‌کنید. با پردازش ترکیبی، هدف این است یک گیره، ماشینکاری کامل - به ویژه برای قطعات با هم محوری، تمرکز، و تحمل موقعیتی ارزشمند است.

زمانی که ماشینکاری کامپوزیت بیشترین ارزش را دارد

• قطعاتی که نیاز به تمرکز شدید بین ویژگی‌های OD/ID و آسیاب شده دارند.
• اجزای دارای سوراخ‌های زاویه‌دار یا کلیدهایی که باید به مبدأ چرخشی اشاره کنند.
• کارهای با ترکیب بالا که زمان راه اندازی بر زمان برش غالب است.
• قطعات جدار نازک که در صورت عدم گیره و باز شدن تغییر شکل می دهند.

ما همه منابع تحقیق و توسعه را روی فناوری ترکیبی سرمایه گذاری می کنیم، زیرا سرعت تکرار مهم است: ارتقاهای سریعتر به صرفه جویی در زمان چرخه واقعی در طبقه فروشگاه شما تبدیل می شود.

استراتژی کار: محرک هزینه پنهان

بسیاری از مشکلات «ظرفیت» در واقع مشکلات مربوط به کار هستند. اگر قطعه‌ای تحت بار حرکت کند، تغذیه را کاهش می‌دهید، پاس‌های فنری را اضافه می‌کنید یا ضایعات را می‌پذیرید – که هیچ کدام در مشخصات دستگاه نشان داده نمی‌شوند. الف ماشین ابزار CNC برش سنگین زمانی بهترین عملکرد را دارد که سفتی حلقه فیکسچر با سفتی حلقه دستگاه مطابقت داشته باشد.

قبل از اینکه دستگاه را سرزنش کنید، بررسی های عملی کنید

1. قطعه و فیکسچر را علامت گذاری کنید، یک پاس خشن را اجرا کنید، سپس هرگونه تغییر در علائم شاهد را بررسی کنید.
2. اندازه گیری اعوجاج قطعه پس از برداشتن گیره؛ تغییر شکل نشان دهنده مسائل استراتژی بستن است.
3. کاهش برآمدگی ها و افزایش نقاط پشتیبانی؛ سختی به شدت با اهرم مقیاس می شود.
4. ناحیه تماس فک/فیکسچر را بررسی کنید. تکه های کوچک تماسی استرس و لغزش را متمرکز می کنند.

اگر نقشه‌های معمولی قطعات و تلورانس‌های هدف خود را به اشتراک می‌گذارید، من معمولاً مفاهیم ثابتی را توصیه می‌کنم که برش سنگین را به جای «شکننده» قابل پیش‌بینی می‌کنند.

مدیریت حرارتی: چرا دقت در اواسط شیفت تغییر می کند

رفتار حرارتی یکی از عواملی است که در برش های سنگین نادیده گرفته می شود. گرما از یاتاقان های دوک، موتورها، انرژی برش، دمای مایع خنک کننده و تغییرات محیطی به دست می آید. نتیجه تغییر هندسه کند است. آنچه مهم است «بدون گرما» نیست، بلکه گرمای قابل پیش بینی و قابل جبران .

آنچه خریداران باید در مورد آن بپرسند

• زمان گرم کردن برای تثبیت ابعاد کلیدی تحت RPM/بار معمولی.
• طرح خنک کننده (اسپیندل، موتورها، پیچ های توپ) و کنترل دمای مایع خنک کننده.
• قابلیت جبران حرارتی در سیستم CNC (در صورت وجود).
• قابلیت تکرار پس از انتقال بیکار به برش (معمول در کارگاه ها).
