ماشین های فرز و تراش پنج محوره: چگونه کار می کنند، چه کاری می توانند انجام دهند و چه زمانی ارزش سرمایه گذاری را دارند.

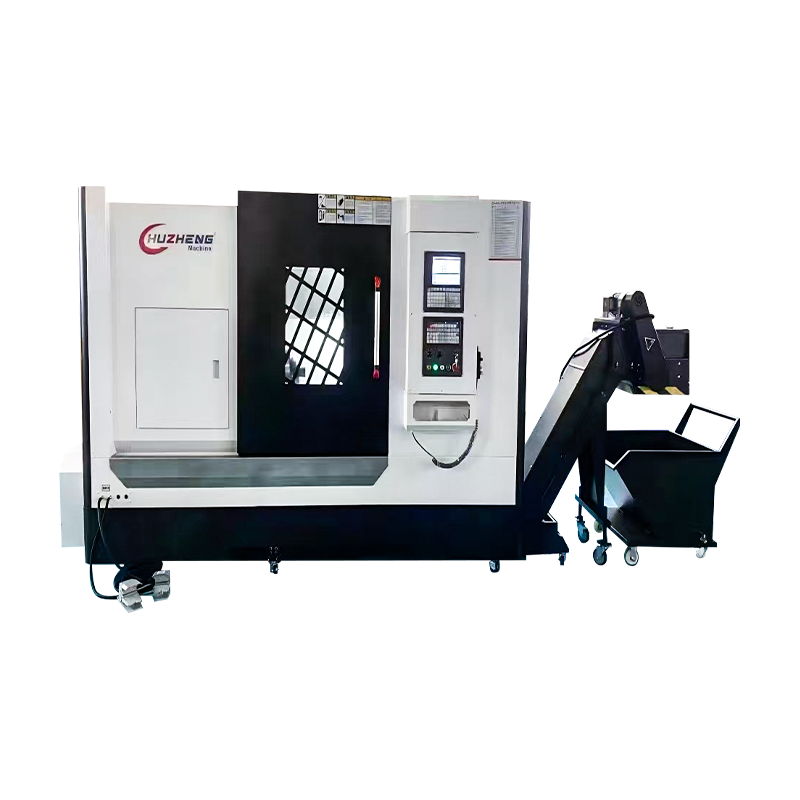

ماشین فرز و تراش پنج محوره چیست - و چرا آنچه ممکن است را تغییر می دهد

الف دستگاه فرز و تراش پنج محوره یک ماشین ابزار چند کاره است که توانایی کامل یک مرکز ماشینکاری 5 محوره - کانتورینگ همزمان در سه محور خطی (X, Y, Z) و دو محور چرخشی (معمولاً A و B یا B و C) - با یک دوک چرخشی که قادر به چرخش قطعه کار برای عملیات معمولی و سخت است را ترکیب می کند. نتیجه یک ماشین منفرد است که می‌تواند تقریباً هر هندسه‌ای را که یک طراح قطعه می‌تواند مشخص کند تولید کند: سطوح آزاد شکل، سوراخ‌های زاویه مرکب، ویژگی‌های زیر برش، قطرهای چرخشی، رزوه‌ها و ماشین‌کاری کامل جلو و عقب، همه بدون حذف قطعه از گیره اولیه‌اش.

مراکز ماشین‌کاری سه محوره و ماشین‌های تراش CNC برای دهه‌ها موتورهای تولید دقیق بودند و برای قطعات هندسی ساده مناسب هستند. اما با پیچیده‌تر شدن طرح‌های محصول - به دلیل نیازهای سبک وزن در هوافضا و خودرو، کوچک‌سازی در دستگاه‌های پزشکی و بهینه‌سازی عملکرد در تجهیزات انرژی - تعداد تنظیمات مورد نیاز برای تکمیل یک قطعه در ماشین‌های معمولی به سه، چهار، پنج یا بیشتر افزایش یافته است. هر راه اندازی خطای موقعیتی، ریسک رسیدگی و زمان عدم کاهش را معرفی می کند. یک ماشین چرخشی پنج محوره، این توالی را به یک گیره تبدیل می کند، خطای انباشته شده را حذف می کند و کل زمان را از ماده خام تا قطعه تمام شده به طور چشمگیری کوتاه می کند.

دسته ماشین‌ها با نام‌های مختلفی در صنعت شناخته می‌شوند - مرکز چرخش آسیاب 5 محور، مرکز ماشینکاری آسیاب چرخشی، مرکز تراش چند محوره، و ماشین چند کاره 5 محوره - همه به یک قابلیت اساسی اشاره دارند: ادغام فرز با تعداد محور بالا با تراشکاری در یک پلت فرم. سازندگان ماشین ابزار پیشرو که پلتفرم‌های این دسته را ارائه می‌دهند عبارتند از DMG Mori (سری CMX و CTX)، Mazak (سری Integrex)، Okuma (سری Multus)، Index، WFL Millturn Technologies، و Hermle که هر کدام دارای معماری ماشین‌های متمایز هستند که متناسب با اندازه‌های قطعه کار، حجم تولید و نیازهای صنعتی متفاوت هستند.

پنج محور توضیح داده شده: هر محور چه کمکی به قابلیت ماشینکاری می کند

درک اینکه هر محور در یک ماشین چرخشی پنج محور چه کاری انجام می دهد - و اینکه هر محور چرخشی در یک پیکربندی ساده تر چه قابلیتی اضافه می کند - برای ارزیابی اینکه آیا یک ماشین معین با نیاز تولید مطابقت دارد ضروری است. افزودن محورها قابلیت را افزایش می دهد اما پیچیدگی برنامه نویسی، هزینه ماشین و سطح مهارت مورد نیاز برای کارکرد موثر دستگاه را نیز افزایش می دهد. تصمیم برای تعیین قابلیت 5 محوری به جای 3 2 یا 4 محوری باید با ویژگی های قطعه خاصی که به آن نیاز دارد توجیه شود.

X، Y و Z: سه محور خطی

سه محور خطی پوشش دکارتی ماشین را تعریف می‌کنند - حجم فیزیکی که ابزار برش می‌تواند در آن به هر نقطه‌ای برسد. حرکت محور X بر دستیابی جانبی در سراسر بستر دستگاه حاکم است. حرکت محور Z عمق برش را در امتداد محور دوک اصلی تعیین می کند. حرکت محور Y امکان فرز خارج از خط مرکزی را در بالا و پایین خط مرکزی قطعه فراهم می کند. در یک دستگاه چرخش آسیاب، محور Y از اهمیت ویژه‌ای برخوردار است، زیرا آن چیزی است که دستگاه را از یک تراش CNC ساده‌تر با ابزار زنده جدا می‌کند – بدون حرکت در محور Y، ویژگی‌های خارج از مرکز مانند سوراخ‌های خارج از مرکز، شکاف‌های کلید موازی، و سوراخ‌های حفر شده به صورت شعاعی یا غیرممکن هستند یا نیاز به راه‌حل‌های خلاقانه و نادرست با استفاده از ترکیب موقعیت محوری با محور C دارند.

B-Axis: دوک فرز کج

محور B در یک ماشین چرخشی پنج محوره، یک محور چرخشی است که دوک فرز را در صفحه X-Z کج می‌کند - معمولاً بسته به طراحی دستگاه، از 30- درجه تا 210 درجه یا مشابه. این قابلیت کج کردن ویژگی است که کانتورینگ 5 محوره واقعی را بر روی یک پلت فرم چرخش آسیاب امکان پذیر می کند. با محور B، ابزار برش می تواند به هر سطحی از قطعه کار از هر زاویه ای در داخل پاکت هندسی دستگاه نزدیک شود، که حفاری سوراخ با زاویه مرکب، فرز زیر برش، ماشینکاری تیغه پروانه، پروفیل پره توربین، و کانتور کردن سطح آزاد شکل را ممکن می کند که به محور ابزار نیاز دارد تا جهت سطح قطعه را به طور مداوم تغییر دهد. محور B همچنین اجازه می دهد تا دوک فرز در موقعیت افقی برای عملیات تراشکاری نمایه شود - ابزار تراش به طور موثر در یک زاویه دقیق نسبت به دوک چرخان قطعه کار نگه داشته می شود و چرخش سخت و چرخش رزوه را با سیستم محرک قدرتمند دوک فرز امکان پذیر می کند.

C-Axis: دوک چرخشی به عنوان یک محور موقعیت یابی

محور C محور چرخشی دوک اصلی چرخش قطعه کار است که به‌عنوان یک محور موقعیت‌یابی و کانتورینگ کامل CNC قابل برنامه‌ریزی است و نه صرفاً یک درایو با چرخش مداوم. برای عملیات تراشکاری، محور C قطعه کار را با سرعت دوک مورد نیاز به حرکت در می آورد. برای عملیات فرزکاری و حفاری، محور C قطعه کار را در هر موقعیت زاویه‌ای نمایه می‌کند - ساعت یک سوراخ متقاطع به یک رابطه زاویه‌ای خاص با یک تخت چرخشی، قرار دادن یک دایره سوراخ پیچ، یا جهت‌گیری یک کلید به یک نقطه رزوه. در فرز همزمان 5 محوره، محور C را می توان به عنوان یک محور کانتور هماهنگ همراه با شیب محور B به ویژگی های مارپیچ ماشین، پروفیل های بادامک بشکه ای و فلوت های مارپیچ روی قطعات دوار استفاده کرد - عملیاتی که نیاز به حرکت هماهنگ جهت گیری ابزار و چرخش قطعه کار دارد.

پیکربندی ماشین: چگونه مراکز چرخش پنج محوره میل ساختاری دارند

ماشین‌های فرز و تراش پنج محوره در چندین پیکربندی ساختاری ساخته شده‌اند که رویکردهای متفاوتی برای دستیابی به حرکات محور مورد نیاز، ظرفیت قطعه کار، صلبیت و دسترسی را نشان می‌دهند. هر پیکربندی سازش های مختلفی را بین صلبیت، پاکت کاری، تخلیه تراشه و ردپای ماشین ایجاد می کند. درک این تفاوت‌های معماری به خریداران کمک می‌کند تا پلتفرم ماشین را با محدوده اندازه قطعه و محیط تولیدی که برای آن برنامه‌ریزی می‌کنند مطابقت دهند.

اسپیندل تراش افقی با سر فرز محور B

متداول ترین پیکربندی برای مراکز چرخش آسیاب پنج محوره متوسط تا بزرگ، دوک اصلی قطعه کار را به صورت افقی - مانند یک ماشین تراش CNC معمولی - با یک دوک فرز جداگانه که روی یک سر چرخان محور B روی ستون دستگاه نصب شده است، قرار می دهد. دوک چرخشی قطعه کار را برای عملیات تراشکاری می چرخاند در حالی که سر فرز برای انجام فرز چند محوره کج می شود. این پیکربندی وسیع‌ترین طیف کار شفت و چاک را انجام می‌دهد و از تخلیه افقی براده‌ها سود می‌برد - تراشه‌ها در اثر گرانش از قطعه کار جدا می‌شوند و خطر برش مجدد و آسیب حرارتی را کاهش می‌دهند. ماشین‌های موجود در این پیکربندی از Mazak (Integrex i-series)، Okuma (Multus B) و DMG Mori (CTX beta TC) پرکاربردترین پلت‌فرم‌ها در مهندسی دقیق و ساخت قطعات هوافضا هستند.

مراکز چرخش آسیاب با برجک فرعی و برجک پایین

بسیاری از سکوهای چرخشی پنج محوره دارای یک اسپیندل فرعی دوم هستند که پس از تکمیل ماشینکاری در قسمت جلو، قطعه را از دوک اصلی انتخاب می کند و چهره پشتی را برای ماشینکاری همزمان یا متوالی عقب ارائه می کند. برجک پایینی ابزارهای ثابت و محرک اضافی را برای عملیات همزمان فراهم می کند - دوک فرز محور B فوقانی یک قسمت را مشخص می کند در حالی که برجک پایینی به طور همزمان چرخش یا حفاری را روی قطر متفاوت انجام می دهد. این قابلیت برش همزمان چند ابزاری چیزی است که کوتاه ترین زمان چرخه ممکن را در قطعات پیچیده امکان پذیر می کند و استاندارد پیکربندی برای تولید حجم بالا قطعات پیچیده هوافضا و انرژی است که در آن نرخ بهره برداری از ماشین و زمان چرخه مستقیماً هزینه واحد را هدایت می کند.

ماشین آلات چرخشی آسیاب نوع طبقه و دروازه ای

برای قطعات کار بسیار بزرگ - شفت های تولید برق، اجزای ساختاری بزرگ هوافضا، بدنه شیر نفت و گاز و اجزای توربین بادی - ماشین های چرخشی پنج محوره طبقه و زیر بشکهای پوشش کاری و استحکام ساختاری مورد نیاز را فراهم می کنند. WFL Millturn Technologies در این بخش تخصص دارد و ماشین‌هایی را تولید می‌کند که می‌توانند شفت‌هایی تا طول ۵ متر و قطر ۱ متر با قابلیت فرز ۵ محوره کامل کنند. این ماشین‌ها اغلب شامل دوک‌های فرز متعدد، واحدهای حفاری عمیق، و سیستم‌های اندازه‌گیری در حین فرآیند هستند که در ساختار ماشین ادغام شده‌اند، که ماشین‌کاری کامل قطعاتی را که نیاز به یک محل کارگاه ماشین‌آلات اختصاصی و ماشین‌های تخصصی متعدد در یک رویکرد تولید متعارف دارند، ممکن می‌سازد.

صنایع و قطعات متکی به ماشینکاری پنج محوره چرخشی آسیاب

ماشین‌های فرز و تراش پنج محوره در صنایعی که پیچیدگی قطعات، سختی مواد، الزامات دقت ابعادی و فشار اقتصادی برای کاهش نصب‌ها همگی با یکدیگر همگرا هستند، ضروری شده‌اند. بخش‌های زیر اکثریت نصب ماشین‌آلات پنج محوره در سراسر جهان را تشکیل می‌دهند، و انواع قطعاتی که آنها تولید می‌کنند دقیقاً نشان می‌دهند که چرا این فناوری نسبت به جایگزین‌های ساده‌تر توجیه می‌شود.

الفerospace: Structural Components and Rotating Parts

الفerospace is the largest single market for five-axis mill-turn machines. Turbine engine shafts, blisks (bladed disks), impellers, structural fittings, and landing gear components combine turned bearing journals, milled aerodynamic profiles, drilled cooling passages, and compound-angle features in titanium, Inconel, and high-strength aluminum alloys that are difficult to machine and produce expensive scrap when errors occur. A single blisk — an integrally bladed rotor disk that replaces a conventional bladed disk assembly — requires 5-axis simultaneous contouring to machine the complex three-dimensional blade profiles between adjacent blades, combined with turning of the hub bore and rim. Only a five-axis mill-turn machine can complete this component in a manageable number of setups while maintaining the positional tolerances between blade form and hub datum that the engine design requires.

ساخت دستگاه های پزشکی

ایمپلنت‌های ارتوپدی، ابزارهای جراحی و اجزای ایمپلنت دندانی برخی از سخت‌ترین قطعات کار در تولید دقیق را نشان می‌دهند. اجزای کاشت هیپ و زانو تیتانیوم سطوح باربر کروی بسیار صیقلی (که برای دستیابی به دقت هندسی مورد نیاز برای عملکرد مفصل نیاز به کانتورینگ 5 محور دارند)، سوراخ‌های مخروطی و مخروطی‌های مورس (ویژگی‌های تبدیل شده)، و ساختارهای ثابت استخوان (زیر برش‌های آسیاب شده و سطوح بافت‌دار) را ترکیب می‌کند. آلیاژ تیتانیوم درجه پزشکی Ti-6Al-4V ماشینکاری بسیار دشوار است - به سرعت کار می کند، گرما را به خوبی به تراشه منتقل می کند و لبه های ساخته شده روی ابزارهای برش ایجاد می کند. تکمیل ایمپلنت ارتوپدی تیتانیوم در یک یا دو راه‌اندازی روی یک ماشین چرخشی پنج محوره به جای چهار یا پنج راه‌اندازی در چندین دستگاه، به طور چشمگیری میزان قرار گرفتن در معرض آسیب و خزش ابعادی قطعه را کاهش می‌دهد و اسناد ردیابی مورد نیاز استانداردهای نظارتی دستگاه‌های پزشکی را ساده می‌کند.

نفت و گاز: بدنه شیر و ابزار سوراخ

بدنه دریچه‌های فشار بالا، مجموعه‌های چوک، ابزارهای حفاری پایین چاه، و اجزای منیفولد زیر دریا در بخش نفت و گاز با قطعات کار بزرگ و سنگین در آلیاژهای مقاوم در برابر خوردگی (دبلکس زنگ نزن، Inconel 625، 17-4PH) با هندسه‌های مته سوراخ‌دار پیچیده، گذرگاه‌های سوراخ‌دار داخلی پیچیده، گذرگاه‌های زاویه‌دار از قبل مشخص می‌شوند. پیکربندی‌های پورت نامتقارن و سوراخ‌های متقاطع زاویه‌دار در این اجزا به قابلیت شیب محور B برای حفاری و فرز درون‌یابی در زوایای مرکب نیاز دارند - ویژگی‌هایی که بدون قابلیت چرخش آسیاب 5 محوره غیرممکن است و در غیر این صورت به جک‌های سفارشی و توالی‌های چند راه‌اندازی نیاز دارند که خطای موقعیت‌یابی غیرقابل قبول را در سطوح بحرانی ایجاد می‌کنند.

انرژی و تولید برق

چرخ‌های کمپرسور توربین گاز، حلقه‌های تیغه‌های توربین بخار، پروانه‌های پمپ و شفت‌های روتور ژنراتور در حجم‌های کم از سوپرآلیاژهای سخت‌تر ماشین و آهنگری‌های با قطر بزرگ تولید می‌شوند که ارزش مواد عظیمی را برای هر قطعه کار نشان می‌دهند. مورد اقتصادی ماشین‌کاری پنج محوره چرخشی آسیاب در این بخش به جای حجم، ارزش مواد را هدایت می‌کند - یک آهنگری دیسک توربین اینکونل 718 ممکن است قبل از شروع ماشین‌کاری 50000 تا 200000 دلار هزینه مواد داشته باشد. تکمیل این قطعه کار در یک یا دو راه اندازی بر روی یک پلت فرم چرخشی پنج محوره ثابت شده، خطر جابجایی مبنا را که هنگام انتقال آهنگری بزرگ، سنگین و گران قیمت بین چندین ماشین و وسایل رخ می دهد، از بین می برد و باعث می شود که هزینه ممتاز دستگاه به راحتی با کاهش خطر ضایعات و کار مجدد قابل توجیه باشد.

مشخصات کلیدی که توانایی یک ماشین چرخشی پنج محوره را مشخص می کند

انتخاب یک ماشین فرز و تراش پنج محوره مستلزم ارزیابی مجموعه مشخصات غنی تری نسبت به یک مرکز ماشینکاری مستقل یا یک تراش CNC است. مشخصات متقابل هستند - ماشینی با پوشش چرخشی بزرگ اما محدوده محور B محدود نمی‌تواند ویژگی‌های زاویه مرکب را ماشین‌کاری کند، و ماشینی با دقت کانتورینگ 5 محوره به طور همزمان عالی اما گشتاور دوک چرخشی ناکافی نمی‌تواند خشن کردن کارآمد آهنگری‌های بزرگ را انجام دهد. جدول زیر پارامترهای حیاتی و معنای آنها برای قابلیت عملی ماشین را پوشش می دهد.

جبران حرارتی یک پارامتر مشخصات است که به طور برجسته در ادبیات فروش ظاهر نمی شود، اما تاثیر قابل توجهی بر توانایی ماشین برای حفظ دقت موقعیت در طول یک تغییر کامل تولید دارد. همانطور که دستگاه از طریق چرخش دوک، فعالیت محور محور و حرارت برش گرم می شود، ساختار دستگاه از نظر حرارتی در الگوهای پیچیده و غیریکنواختی منبسط می شود که موقعیت نوک ابزار را نسبت به قطعه کار به میزان چند میکرومتر تغییر می دهد. ماشین‌های چرخشی پنج محوره با کارایی بالا شامل سیستم‌های جبران حرارتی جامع هستند - با استفاده از سنسورهای دما توزیع شده در ساختار ماشین، همراه با الگوریتم‌های جبران تعبیه‌شده در کنترل CNC - که به طور مداوم موقعیت‌های محور را اصلاح می‌کنند تا دقت کالیبره‌شده را بدون توجه به وضعیت حرارتی حفظ کنند. برای قطعات دقیق هوافضا و پزشکی با تلورانس‌های کمتر از ± 10 میکرومتر، تأیید اثربخشی سیستم جبران حرارتی در طول آزمایش پذیرش کارخانه در چرخه وظیفه کامل تولید، یک مرحله ضروری قبل از پذیرش تحویل ماشین است.

استراتژی های برنامه نویسی CAM برای ماشینکاری پنج محوره چرخشی میل

برنامه نویسی یک ماشین فرز و تراش پنج محور به طور قابل توجهی پیچیده تر از برنامه ریزی یک مرکز ماشینکاری 3 محوره یا یک تراش CNC به طور مستقل است، و این پیچیدگی زمانی بیشتر می شود که کانتورینگ 5 محوره، عملیات همزمان چند اسپیندل، و توالی های انتقال قطعات زیر دوک در یک برنامه وجود داشته باشند. برنامه نویسی موثر هم به نرم افزار CAM و هم برنامه نویسان توانمند نیاز دارد که درک عمیقی از سینماتیک ماشین داشته باشند، استراتژی های مسیر ابزار مخصوص کار چرخشی 5 محوره و هندسه برخورد ماشین در هر پیکربندی محوری.

انتخاب نرم افزار CAM و کیفیت پس از پردازشگر

سیستم‌های CAM با قابلیت چرخش آسیاب 5 محور بالغ شامل Mastercam Mill-Turn، Siemens NX CAM، Hypermill Turn Mill، SolidCAM iMachining و Delcam PowerMill (اکنون Autodesk) است. کیفیت پس پردازشگر - ماژول نرم افزاری که مسیرهای ابزار CAM را به G-code مخصوص ماشین ترجمه می کند - به اندازه خود سیستم CAM مهم است. یک پس پردازشگر با پیکربندی ضعیف برای یک ماشین چرخشی 5 محوره می‌تواند کدی تولید کند که در شبیه‌سازی CAM به درستی اجرا شود، اما باعث می‌شود که CNC دستگاه شیب محور B را در جهت چرخشی متفاوتی از آنچه انتظار می‌رود اجرا کند، یا تبدیل سینماتیکی را به درستی در موقعیت‌های محور B به طور معمول در موقعیت‌های B به شکل 0 در نزدیکی ماشین انجام دهد. = 90 درجه). کار با یک تامین کننده CAM پس از پردازشگر که تجربه با مارک ماشین خاص و ترکیب کنترل CNC دارد - به جای استفاده از یک پست عمومی و تطبیق آن - برای مغازه هایی که در برنامه نویسی چرخشی 5 محوره تازه کار هستند توصیه می شود.

جلوگیری از برخورد و شبیه سازی ماشین

هندسه پیچیده یک ماشین چرخشی پنج محور - با سر چرخان محور B، مجله ابزار بزرگ، دم، دوک زیرین، برجک پایینی، و پوشش کاری که با هر موقعیت محور B و محور C تغییر می‌کند - خطر برخوردی را ایجاد می‌کند که اساساً ارزیابی ذهنی و بسیار آهسته در ماشین غیرممکن است. شبیه‌سازی ماشین کامل با استفاده از یک مدل ماشین مجازی دقیق - چه در سیستم CAM یا در یک محیط شبیه‌سازی ماشین اختصاصی مانند Vericut یا NC Simul - در برنامه‌های چرخشی پنج محور اختیاری نیست. این یک مرحله اجباری در گردش کار برنامه نویسی است. شبیه سازی برخورد نگهدارنده ابزار با قطعه کار، برخورد سر دوک به فیکسچر و تداخل بین ایستگاه های ابزار فعال به طور همزمان را قبل از اجرای برنامه در زمان واقعی ماشین شناسایی می کند و از ماشین و قطعه کار در برابر حوادث بالقوه فاجعه آمیز که هزینه چند روز از کار افتادگی و هزینه تعمیر قابل توجهی را به همراه دارد محافظت می کند.

استراتژی های مسیر ابزار خاص برای کار چرخشی آسیاب

چندین استراتژی مسیر ابزار مخصوص ماشینکاری پنج محوره میل چرخشی هستند و نتایج قابل توجهی بهتری نسبت به بکارگیری استراتژی‌های مرکز ماشینکاری 3 محوره استاندارد در ماشین‌های چرخش آسیاب ایجاد می‌کنند. مسیرهای ابزار برش بشکه ای (عدسی شکل) از لبه های برش با شعاع بزرگ در زاویه ابزار کج شده برای ماشینکاری نوارهای وسیعی از سطح منحنی در یک پاس استفاده می کنند که به طور چشمگیری تعداد پاس های مورد نیاز برای ماشینکاری فرم های سطح تیغه و پروانه توربین را کاهش می دهد در حالی که به سطح عالی می رسد. فرز کناری از کناره ابزار برش استفاده می کند تا از نوک آن برای ماشینکاری سطوح تحت فرمان - این روش سطوح صاف و دقیقی را در پروفیل های آیرودینامیکی در کسری از زمان مورد نیاز استراتژی های تماس با نقطه (نوک فرز) تولید می کند. برای سطوح تراش خورده ماشینکاری شده با محور B، زوایای چنگک و فاصله موثر درج تراش با زاویه محور B تغییر می کند و باید در عمق برش و انتخاب نرخ تغذیه در نظر گرفته شود تا عملکرد برش حفظ شود و از مالش جلوگیری شود.

نگهداری کار، تثبیت و راه اندازی برای عملیات چرخش آسیاب پنج محوره

کار بر روی یک ماشین چرخشی پنج محوره باید به طور همزمان الزامات گیره برای چرخش را برآورده کند - در جایی که نیروهای فک چاک گریز از مرکز در سرعت های بالای دوک باید چسبندگی ایمن را حفظ کنند - و الزامات گیره برای فرزکاری 5 محوره، که در آن یراق نباید مانع از جهت چند محور فرز محور B برای نزدیک شدن به آن شود. این نیاز دوگانه باعث ایجاد چالش‌های سخت‌تر در طراحی لوازم جانبی نسبت به یک ماشین تراش یا مرکز ماشینکاری می‌شود.

فک های چاک با مشخصات پایین که برآمدگی شعاعی بالای بدنه چاک را به حداقل می رساند برای کار چرخشی آسیاب ضروری است زیرا سر محور B از میان قوس هایی عبور می کند که محفظه دوک را به قطعه کار و چاک نزدیک می کند. فک های پله استاندارد مورد استفاده در یک ماشین تراش معمولی ممکن است باعث برخورد با سر فرز در حین حرکت محور B شوند، اگر ارتفاع آنها در برابر پوشش برخورد دستگاه در هر زاویه محور B مورد استفاده در برنامه ارزیابی نشود. ماشینکاری فک نرم - برش پروفیل های فک سفارشی که با سطح گیره قطعه کار خاص مطابقت دارد - دقیق ترین ثبت قطعه کار را فراهم می کند و اجازه می دهد تا ارتفاع فک دقیقاً به همان چیزی که نیاز گیره دارد به حداقل برسد، بدون مواد غیر ضروری در بالای سطح گیره که می تواند خطر برخورد ایجاد کند.

استراحت های ثابت و استفاده از دم در برنامه های چرخش آسیاب پنج محوره

شفت‌های بلندی که روی مراکز چرخش آسیاب پنج محوره ماشین‌کاری می‌شوند، برای کنترل انحراف قطعه کار در حین برش‌های زبر سنگین نیاز به پشتیبان یا تکیه گاه استراحت ثابت دارند - همان نیازی که در یک ماشین تراش معمولی وجود دارد. ادغام پایه های ثابت و دم با قابلیت فرز محور B مستلزم توالی برنامه دقیق است: تکیه گاه ثابت و دم باید قبل از کج شدن سر محور B جمع شوند تا به ویژگی ها در مجاورت خود دسترسی پیدا کنند، سپس پس از اتمام عملیات فرز، جای خود را تغییر دهند. برنامه‌ریزی هماهنگی موقعیت استراحت ثابت با حرکات ابزار بخش مهمی از پیچیدگی راه‌اندازی برنامه‌های شفت طولانی در ماشین‌های پنج محوره میل است و اشتباهات در این ترتیب یکی از رایج‌ترین علل برخورد فیکسچر در حین اثبات قسمت اول است. ماشین‌هایی با پایه‌های ثابت کنترل‌شده با CNC که می‌توانند به‌عنوان یک محور اضافی در برنامه قطعه برنامه‌ریزی شوند - به جای نیاز به مداخله دستی - این چالش را به زیبایی مدیریت می‌کنند.

ارزیابی مورد تجاری: زمانی که چرخش آسیاب پنج محور سرمایه گذاری مناسبی است

ماشین‌های فرز و تراش پنج محور نشان‌دهنده سرمایه‌گذاری قابل‌توجهی هستند - معمولاً 500000 دلار تا 3000000 دلار یا بیشتر بسته به اندازه ماشین، پیکربندی و سیستم ابزارآلات - و تصمیم برای سرمایه‌گذاری مستلزم یک مورد تجاری دقیق است که بر اساس الزامات تولید مستند ساخته شده است تا آرزوی توانایی به تنهایی. عوامل زیر، زمانی که به صورت ترکیبی وجود داشته باشند، قوی‌ترین توجیه را برای سرمایه‌گذاری پنج محوره می‌سازد.

• پیچیدگی بخش بالا که به چهار یا بیشتر تنظیمات نیاز دارد: قطعاتی که در حال حاضر به چهار، پنج یا بیشتر تنظیمات ماشین نیاز دارند، کاندیدای اصلی هستند. هر حذف راه اندازی زمان چرخه، هزینه راه اندازی، هزینه بازرسی بین عملیات و تجمع خطای موقعیتی را کاهش می دهد. بهبود بازگشت سرمایه به ازای هر راه‌اندازی حذف‌شده برای دو یا سه راه‌اندازی اول ادغام‌شده بالاترین است و با کوچک‌تر شدن تعداد راه‌اندازی‌های حذف‌شده کاهش می‌یابد.
• گران بودن مواد قطعه کار یا هزینه ضایعات بالا: هنگامی که هزینه مواد خام برای هر قطعه کار بالا باشد - تیتانیوم، اینکونل، کبالت کروم - هزینه مالی یک رویداد ضایعات ناشی از جابجایی مبنا یا خطای مدیریت بین ماشین‌ها، هزینه افزایشی ماشین را کاهش می‌دهد. ماشینکاری تک راه اندازی به طور مستقیم تعداد رویدادهای رسیدگی و عملیات ثبت مجدد داده را که خطر ضایعات ایجاد می کنند کاهش می دهد.
• تلورانس های موقعیتی محکم بین ویژگی های چرخشی و آسیاب شده: زمانی که تلورانس کشش بین قطر چرخشی و ویژگی آسیاب شده مجاور کمتر از ± 0.02 میلی متر باشد، حفظ این تلورانس در یک توالی چند تنظیمی نیاز به تثبیت و کنترل فرآیند استثنایی دارد. ماشینکاری هر دو ویژگی در یک راه اندازی واحد از یک داده مشترک، این چالش را با طراحی حذف می کند.
• فشار زمان هدایت مشتری: فشرده‌سازی زمانی از توالی‌های چند راه‌اندازی تا تولید تک‌نظامی، مستقیماً زمان‌های قیمت‌گذاری شده و واقعی را کوتاه می‌کند، که در ماشین‌کاری قراردادی و زنجیره‌های تامین هوافضا اغلب عامل تعیین‌کننده در برنده شدن یا حفظ تجارت مشتری است - به اندازه قیمت در بسیاری از موقعیت‌های رقابتی.
• محدودیت های در دسترس بودن اپراتور ماهر: ادغام چهار ماشین با ارزش کار روی یک ماشین، تعداد دستگاه‌های تنظیم‌کننده و اپراتورهای مورد نیاز برای هر واحد خروجی را کاهش می‌دهد. در محیط‌های تولیدی که اپراتورهای ماهر CNC کمیاب و گران هستند، یکپارچه‌سازی ماشین‌ها مستقیماً محدودیت نیروی کار را برطرف می‌کند و هزینه سربار هر قطعه را کاهش می‌دهد.

مغازه‌هایی که تازه وارد ماشین‌کاری پنج محوره می‌شوند، به طور مداوم برنامه‌ریزی، راه‌اندازی و زمان آموزش اپراتور مورد نیاز برای تحقق پتانسیل بهره‌وری کامل دستگاه را دست کم می‌گیرند. بودجه بندی برای آموزش جامع کارخانه از سازنده ماشین، آموزش نرم افزار CAM مخصوص برنامه نویسی چرخشی آسیاب، و یک دوره افزایش واقعی شش تا دوازده ماهه قبل از اینکه دستگاه به بهره وری حالت پایدار برسد برای پیش بینی ROI دقیق ضروری است. ماشین‌هایی که قوی‌ترین بازده طولانی‌مدت را ارائه می‌کنند، ماشین‌هایی هستند که سرمایه‌گذاری در آموزش و قابلیت برنامه‌نویسی از سرمایه‌گذاری سخت‌افزار جدایی‌ناپذیر تلقی می‌شود - نه به عنوان یک اضافی اختیاری که پس از نصب دستگاه به تعویق بیفتد.
